Datasheet下载- 型号： WKP680MCPEF0KR
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WKP680MCPEF0KR由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WKP680MCPEF0KR价格参考。VishayWKP680MCPEF0KR封装/规格：未分类， 暂无。您可以下载WKP680MCPEF0KR参考资料、Datasheet数据手册功能说明书，资料中有WKP680MCPEF0KR 详细功能的应用电路图电压和使用方法及教程。

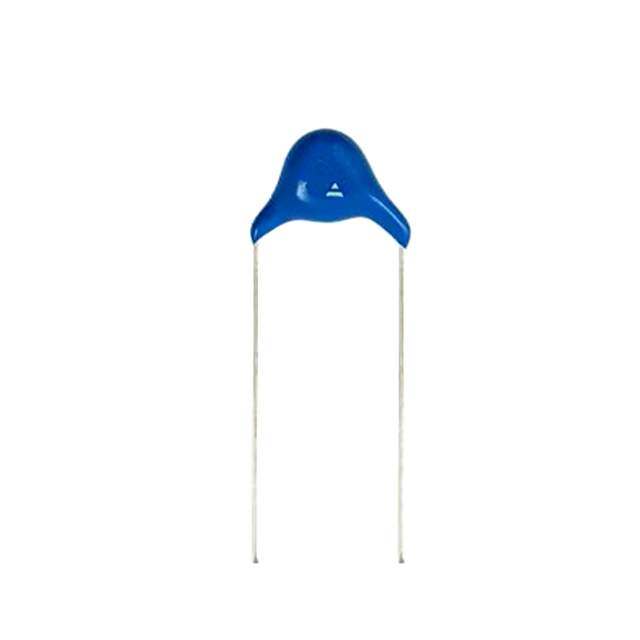

Vishay BC Components 的 WKP680MCPEF0KR 是一款高压、高可靠性陶瓷电容器，属于其 WK 系列（专为恶劣环境设计的 Class 1 C0G/NP0 多层陶瓷电容器）。该型号标称容量为68 pF（WKP680M），容差±20%，额定电压高达3 kV DC（E 等级），采用环氧树脂包封（“E”后缀）、径向引线封装（“F”），工作温度范围为–55°C 至 +125°C，具备优异的温度稳定性（C0G/NP0特性，ΔC/C ≤ ±30 ppm/°C）和低介质损耗。 典型应用场景包括： • 高压电源系统：用于开关电源、X射线发生器、激光驱动器及静电除尘设备中的缓冲、谐振与滤波电路； • 工业与能源领域：在变频器、IGBT栅极驱动保护、脉冲功率系统中提供稳定高频旁路与去耦； • 医疗电子：满足医用高压设备（如超声成像高压激励电路、MRI辅助模块）对长期可靠性、低老化率及无微放电（corona-free）的严苛要求； • 航空航天与军工：因通过AEC-Q200（汽车级）及符合MIL-PRF-123标准（部分衍生型号），适用于高振动、宽温、高辐射抗扰环境下的关键信号耦合与定时电路。 该器件不适用于大电流纹波场合（非Class 2材质），但凭借C0G的线性特性与高压鲁棒性，在需精密时序、低相位噪声或高压隔离耦合的场景中具有不可替代性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 68PF 760VAC 20% RADIAL |
| 产品分类 | 陶瓷电容器 |
| 品牌 | Vishay BC Components |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | WKP680MCPEF0KR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | WKP |
| 包装 | 散装 |
| 厚度（最大值） | - |
| 大小/尺寸 | 0.315" 直径（8.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，圆盘 |
| 工作温度 | -40°C ~ 125°C |
| 应用 | 安全 |
| 引线形式 | 直形 |
| 引线间距 | 0.492"（12.50mm） |
| 标准包装 | 1,000 |
| 温度系数 | - |
| 特性 | - |
| 电压-额定 | 760VAC |
| 电容 | 68pF |
| 等级 | X1Y1 |
| 高度-安装（最大值） | 0.433"（11.00mm） |
