Datasheet下载- 型号： WKP470MCPDF0KR
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WKP470MCPDF0KR由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WKP470MCPDF0KR价格参考。VishayWKP470MCPDF0KR封装/规格：未分类， 暂无。您可以下载WKP470MCPDF0KR参考资料、Datasheet数据手册功能说明书，资料中有WKP470MCPDF0KR 详细功能的应用电路图电压和使用方法及教程。
Vishay BC Components 的 WKP470MCPDF0KR 是一款高压陶瓷电容器（X7R介质，47 pF ±20%，额定电压 15 kV DC），属于 WK 系列高压径向引线型陶瓷电容。其典型应用场景包括： - 高压电源系统：用于开关电源、DC-DC变换器、X射线发生器、激光驱动电源等中的缓冲、吸收（Snubber）及谐振电路，抑制开关尖峰与EMI。 - 工业与医疗设备：适用于高压发生器、离子泵、质谱仪、CT/MRI设备中的高压耦合、滤波与稳压环节，得益于其高绝缘强度和低介质损耗。 - 静电与放电控制：在静电除尘、静电喷涂、臭氧发生器中用作能量存储与脉冲整形元件。 - 科研与测试仪器：如高压脉冲发生器、示波器高压探头补偿网络、粒子加速器辅助电路等，要求长期稳定性与耐高压可靠性。 该器件采用环氧树脂封装、镀锡铜引线，具备良好的防潮性与机械强度，适合通孔安装；但需注意其容值小、电压极高，不适用于低压大容量滤波场景。设计时应严格遵守爬电距离与电气间隙规范，并避免机械应力或PCB弯曲导致引脚断裂。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 47PF 760VAC 20% RADIAL |
| 产品分类 | 陶瓷电容器 |
| 品牌 | Vishay BC Components |
| 数据手册 | |

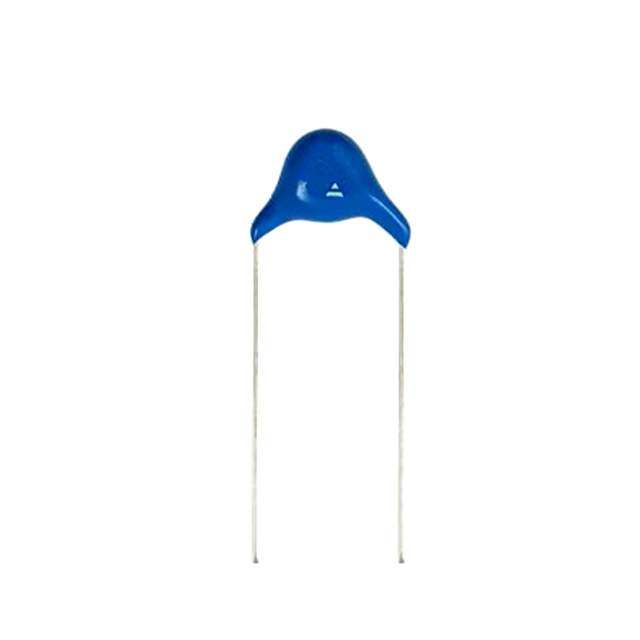

| 产品图片 | |
| 产品型号 | WKP470MCPDF0KR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | WKP |
| 包装 | 散装 |
| 厚度（最大值） | - |
| 大小/尺寸 | 0.315" 直径（8.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，圆盘 |
| 工作温度 | -40°C ~ 125°C |
| 应用 | 安全 |
| 引线形式 | 直形 |
| 引线间距 | 0.492"（12.50mm） |
| 标准包装 | 1,000 |
| 温度系数 | - |
| 特性 | - |
| 电压-额定 | 760VAC |
| 电容 | 47pF |
| 等级 | X1Y1 |
| 高度-安装（最大值） | 0.433"（11.00mm） |
