Datasheet下载- 型号： WKP222MCPNV0KR
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WKP222MCPNV0KR由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WKP222MCPNV0KR价格参考。VishayWKP222MCPNV0KR封装/规格：未分类， 暂无。您可以下载WKP222MCPNV0KR参考资料、Datasheet数据手册功能说明书，资料中有WKP222MCPNV0KR 详细功能的应用电路图电压和使用方法及教程。

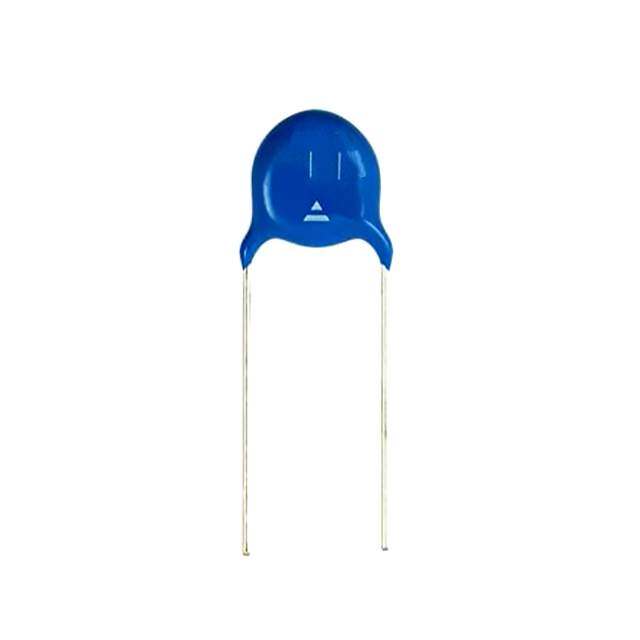

Vishay BC Components 的 WKP222MCPNV0KR 是一款高压陶瓷电容器（X7R介质，2.2 nF ±20%，额定电压 10 kV DC），采用径向引线封装（WKP 系列），具备高绝缘电阻、低损耗和优异的抗脉冲/浪涌能力。其典型应用场景包括： - 高压电源系统：用于开关电源、CCFL/LED 驱动器、X射线设备及激光电源中的缓冲、滤波与能量存储，尤其适用于需承受瞬态高压的场合； - 工业与医疗电子：在电容式分压器、高压探头、静电发生器、离子发生器及医用高压模块中提供稳定、可靠的高压耦合与稳压功能； - 放电与脉冲电路：适用于火花点火系统、脉冲功率装置（如电磁阀驱动、固态继电器触发电路）等需要快速充放电且耐受高dv/dt的场景； - EMI/RFI 抑制：在高压输入端作为Y电容或跨接电容，满足IEC 60384-14 Class X1/Y1安全等级（该型号符合ENEC/UL认证，具备双重绝缘特性）； - 科研与测试设备：用于高压示波器探头校准、粒子加速器辅助电路及高压信号调理环节。 该器件工作温度范围为 –55 °C 至 +125 °C，具备良好的温度稳定性与长期可靠性，适合严苛工业环境。注意：使用时须严格遵守安规间距、PCB爬电距离及降额设计（建议工作电压 ≤ 60% 额定电压），并避免机械应力导致瓷体开裂。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 2200PF 760VAC 20% RADIAL |
| 产品分类 | 陶瓷电容器 |
| 品牌 | Vishay BC Components |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | WKP222MCPNV0KR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | WKP |
| 包装 | 散装 |
| 厚度（最大值） | - |
| 大小/尺寸 | 0.512" 直径（13.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，圆盘 |
| 工作温度 | -40°C ~ 125°C |
| 应用 | 安全 |
| 引线形式 | 直形 |
| 引线间距 | 0.492"（12.50mm） |
| 标准包装 | 1,000 |
| 温度系数 | - |
| 特性 | - |
| 电压-额定 | 760VAC |
| 电容 | 2200pF |
| 等级 | X1Y1 |
| 高度-安装（最大值） | 0.630"（16.00mm） |
