Datasheet下载- 型号： WFH230L27RJ
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WFH230L27RJ由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WFH230L27RJ价格参考。OhmiteWFH230L27RJ封装/规格：未分类， 暂无。您可以下载WFH230L27RJ参考资料、Datasheet数据手册功能说明书，资料中有WFH230L27RJ 详细功能的应用电路图电压和使用方法及教程。

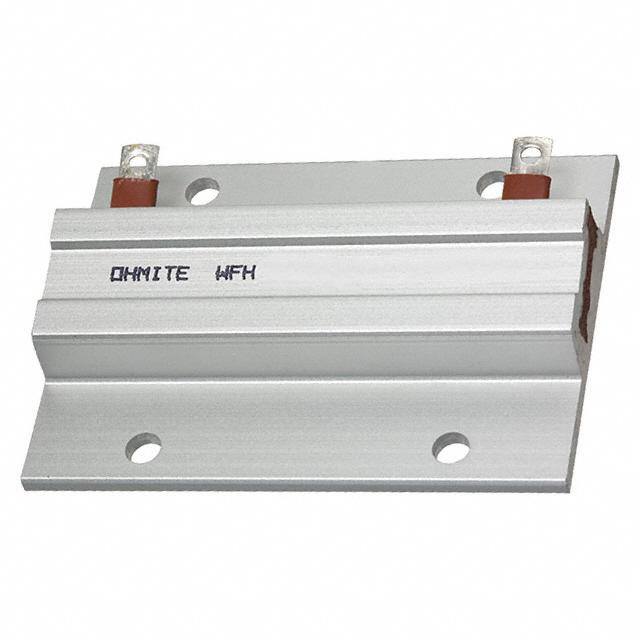

Ohmite WFH230L27RJ 是一款底座安装型线绕功率电阻器，阻值为27Ω，精度±5%（J级），额定功率230W，采用陶瓷绝缘、铝制散热外壳及底部螺栓安装结构。其典型应用场景包括： - 工业电源与UPS系统：用于直流母线泄放、逆变器制动能量吸收或软启动限流，凭借高功率耐受与稳定散热性能，保障系统在瞬态过载或关断时安全耗散多余能量。 - 电机驱动与变频器：作为动态制动电阻（Dynamic Braking Resistor），配合变频器在电机快速减速时吸收再生电能，防止母线电压过高损坏器件。 - 测试负载与电子负载模块：在电源老化测试、电池放电测试或大功率LED驱动验证中，提供稳定、可重复的大电流负载。 - 铁路与牵引系统：适用于机车辅助电源、制动电阻柜等对可靠性与抗振动要求高的环境（需配合防护罩及强制风冷）。 - 新能源领域：如光伏逆变器启停缓冲、储能系统PCS的预充电/放电保护回路。 该电阻需配合足够散热条件（推荐强制风冷或安装于导热良好的金属底板），并注意安装扭矩与电气间隙，以确保长期运行温升可控（典型表面温升≤250°C）。不适用于高频AC或脉冲峰值超规格的场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CHAS MNT 27 OHM 5% 230W |
| 产品分类 | 底座安装电阻器 |
| 品牌 | Ohmite |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | WFH230L27RJ |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | WFH |
| 产品目录绘图 |
|
| 功率(W) | 230W |
| 包装 | 散装 |
| 大小/尺寸 | 8.268" 长 x 2.008" 宽（210.00mm x 51.00mm） |
| 安装特性 | 法兰 |
| 容差 | ±5% |
| 封装/外壳 | 径向，矩形外壳 |
| 引线形式 | 焊片 |
| 成分 | 绕线 |
| 标准包装 | 1 |
| 涂层，外壳类型 | 铝 |
| 温度系数 | - |
| 特性 | - |
| 电阻(Ω) | 27 |
| 高度 | 0.496"（12.60mm） |
