Datasheet下载- 型号： W2A23A470KAT2A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供W2A23A470KAT2A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 W2A23A470KAT2A价格参考。AVXW2A23A470KAT2A封装/规格：未分类， 暂无。您可以下载W2A23A470KAT2A参考资料、Datasheet数据手册功能说明书，资料中有W2A23A470KAT2A 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的W2A23A470KAT2A是一款表面贴装（SMT）多层陶瓷电容网络（Capacitor Array），属于C0G/NP0温度特性、高稳定性、低损耗型器件。其具体参数为：4通道独立电容，每通道标称容量47 pF（±10%），额定电压50 V，工作温度范围−55°C 至 +125°C，封装尺寸为0805（2.0 mm × 1.25 mm），采用湿敏等级2a，符合RoHS与无卤要求。 该器件典型应用于高频、高可靠性电子系统中，尤其适合需多路去耦或滤波且空间受限的场景。常见用途包括： • 高速数字电路（如FPGA、ASIC、微处理器）的I/O引脚旁路/去耦，抑制高频噪声与电源轨波动； • 射频前端模块（RF Transceiver、PA、LNA）中射频信号路径的匹配与直流隔离； • 工业自动化与汽车电子（如ADAS摄像头模块、车载信息娱乐系统）中EMI滤波与ESD保护辅助电路； • 医疗设备（如便携式超声、监护仪）中模拟前端（AFE）的抗干扰设计，保障信号完整性； • 通信设备（5G小基站、光模块）内高速SerDes通道的端接与共模滤波辅助。 其C0G介质特性确保容量稳定（温漂≤±30 ppm/°C）、低介电损耗（tanδ < 0.001），适用于精密定时、振荡器负载及需要长期性能一致性的场合。阵列结构节省PCB面积并提升布局对称性，有利于降低寄生电感与回路面积，增强高频滤波效果。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ARRAY 47PF 25V NP0 0508 |
| 产品分类 | 电容器阵列 |
| 品牌 | AVX Corporation |
| 数据手册 | |

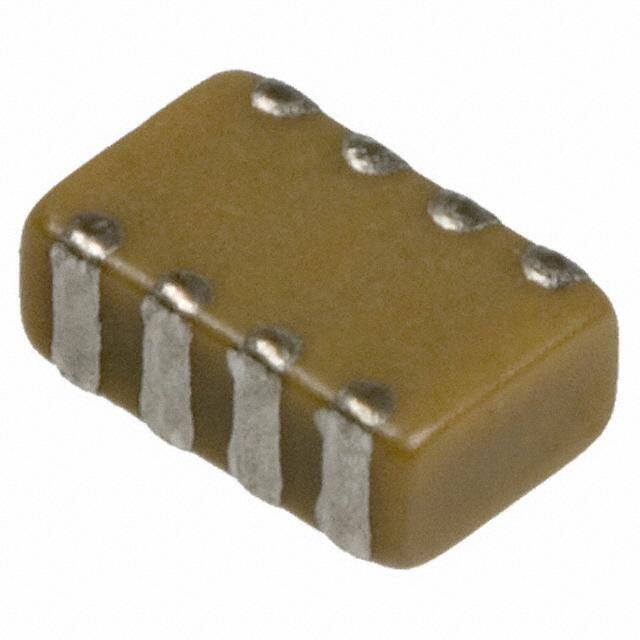

| 产品图片 |
|
| 产品型号 | W2A23A470KAT2A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | IPC |
| 介电材料 | 陶瓷 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.051" 长x 0.083" 宽（1.30mm x 2.10mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 0508（1220 公制） |
| 标准包装 | 4,000 |
| 温度系数 | C0G，NP0 |
| 电压-额定 | 25V |
| 电容 | 47pF |
| 电容器数 | 2 |
| 电路类型 | 隔离 |
| 高度-安装（最大值） | 0.037"（0.94mm） |
