Datasheet下载- 型号： VS-ST780C04L1
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-ST780C04L1由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST780C04L1价格参考。VishayVS-ST780C04L1封装/规格：未分类， 暂无。您可以下载VS-ST780C04L1参考资料、Datasheet数据手册功能说明书，资料中有VS-ST780C04L1 详细功能的应用电路图电压和使用方法及教程。

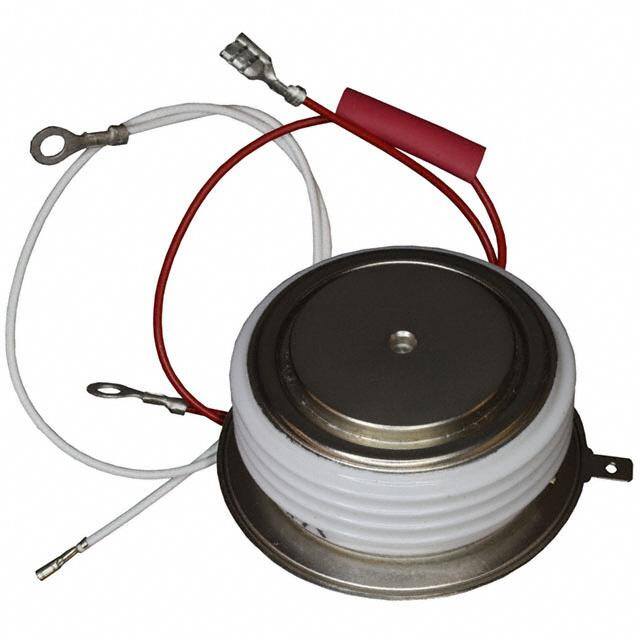

VS-ST780C04L1 是 Vishay Intertechnologies 推出的一款高功率、高电压单向晶闸管（SCR），额定通态电流 IT(RMS) 为 780 A，重复峰值反向电压 VRRM 达 4000 V，适用于高压大电流直流/交流控制场景。其典型应用场景包括： - 工业级中高压整流系统：如电镀电源、电解铝/氯碱化工整流装置，利用其高耐压与大电流能力实现高效AC-DC转换； - 固态继电器（SSR）与软启动器核心开关元件：在电机、变压器等大型负载的可控启动/关断中，提供可靠、低损耗的相位控制； - 无功补偿与动态调压装置：配合控制器用于SVC（静止无功补偿）或TCR（晶闸管控制电抗器），实现电网电压稳定与功率因数校正； - 特种电源与脉冲功率系统：如激光电源、电磁发射装置、X射线发生器等需高di/dt承受能力（典型值≥200 A/μs）和快速关断特性的场合。 该器件采用平板式陶瓷封装，支持水冷安装，具备优异的热稳定性和抗浪涌能力（ITSM达12,000 A），适用于严苛工业环境。注意：实际应用中需严格匹配门极触发电路、散热设计及过压/过流保护措施，确保长期可靠运行。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| GateTriggerCurrent-Igt | 200 mA |
| GateTriggerVoltage-Vgt | 3 V |
| 品牌 | Vishay Semiconductors |
| 产品目录 | 半导体 |
| 描述 | SCR模块 1350 Amp 400 Volt 2700 Amp IT(RMS) |
| 产品分类 | 分离式半导体 |
| 产品手册 | |
| 产品图片 |
|
| rohs | 过渡期间 |
| 产品系列 | 晶体闸流管,SCR模块,Vishay Semiconductors VS-ST780C04L1 |
| 产品型号 | VS-ST780C04L1 |
| 不重复通态电流 | 24400 A |
| 产品种类 | SCR模块 |
| 保持电流Ih最大值 | 600 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 80 mA |
| 商标 | Vishay Semiconductors |
| 安装风格 | Chassis |
| 封装 | Bulk |
| 封装/箱体 | TO-200AC (B-PUK) |
| 工厂包装数量 | 3 |
| 开启状态RMS电流-ItRMS | 2700 A |
| 开启状态电压 | 1.31 V |
| 最大工作温度 | + 125 C |
| 最大转折电流IBO | 25600 A |
| 最小工作温度 | - 40 C |
| 栅极触发电压-Vgt | 3 V |
| 栅极触发电流-Igt | 200 mA |
| 电流额定值 | 1.35 kA |
| 电路类型 | SCR |
| 额定重复关闭状态电压VDRM | 400 V |
