Datasheet下载- 型号： VS-ST330S08P0
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-ST330S08P0由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST330S08P0价格参考。VishayVS-ST330S08P0封装/规格：未分类， 暂无。您可以下载VS-ST330S08P0参考资料、Datasheet数据手册功能说明书，资料中有VS-ST330S08P0 详细功能的应用电路图电压和使用方法及教程。
VS-ST330S08P0 是 Vishay Semiconductor Diodes Division 推出的一款高可靠性、大电流单向晶闸管（SCR），额定电压为800 V（V DRM / V RRM），通态平均电流达330 A（Tc = 85°C），采用螺栓式（stud mount）封装，具备优异的浪涌电流能力（I TSM ≥ 4500 A，10 ms正弦波）和低通态压降（≈1.25 V），适用于高功率、高鲁棒性工业控制场景。 典型应用场景包括： - 中高压直流输电（HVDC）换流阀中的旁路或保护开关； - 大功率电镀/电解电源的整流与相控调压回路； - 矿用/冶金领域大容量软启动器，用于三相电机平滑启停； - 感应加热设备（如金属熔炼、热处理）的主功率开关，配合相位角控制实现精确功率调节； - 不间断电源（UPS）及静态开关（STS）中的关键换流元件，保障负载无缝切换； - 牵引变流系统（如轨道交通辅助电源或老旧机车改造）中替代传统可控硅模块。 该器件强调高温稳定性（最高结温125°C）、高di/dt（≥200 A/μs）和高dv/dt（≥1000 V/μs）耐受能力，适合严苛电磁环境与频繁开关工况。需配合强制风冷或水冷散热，并严格设计门极触发电路（推荐脉冲宽度≥50 μs，峰值电流≥2 A）以确保可靠导通。不适用于高频PWM或双向交流开关场景（需配对使用或选用双向晶闸管）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 800V 330A TO-94 |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | http://www.vishay.com/doc?94409点击此处下载产品Datasheet |

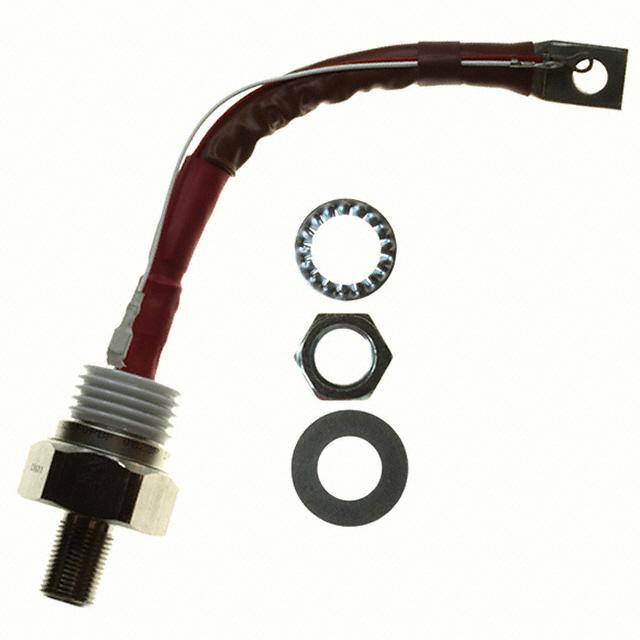

| 产品图片 |
|
| 产品型号 | VS-ST330S08P0 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-209AE（TO-118） |
| 其它名称 | *ST330S08P0 |
| 包装 | 散装 |
| 安装类型 | 底座，接线柱安装 |
| 封装/外壳 | TO-209AE，TO-118-4，接线柱 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 6 |
| 电压-断态 | 800V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 1.52V |
| 电流-不重复浪涌50、60Hz(Itsm) | 9000A，9420A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 50mA |
| 电流-栅极触发(Igt)（最大值） | 200mA |
| 电流-通态(It(AV))（最大值） | 330A |
| 电流-通态(It(RMS))（最大值） | 520A |
