产品简介：
ICGOO电子元器件商城为您提供VS-ST230C12C0由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST230C12C0价格参考。VishayVS-ST230C12C0封装/规格：未分类， 暂无。您可以下载VS-ST230C12C0参考资料、Datasheet数据手册功能说明书，资料中有VS-ST230C12C0 详细功能的应用电路图电压和使用方法及教程。
VS-ST230C12C0 是 Vishay Semiconductor Diodes Division 推出的一款高功率、高压单向晶闸管（SCR），额定通态平均电流 230 A，反向/正向重复峰值电压 1200 V（即 1.2 kV），采用螺栓式陶瓷封装（TO-240AA），具备优异的热稳定性和浪涌承受能力（ITSM 高达 5200 A）。 其典型应用场景包括： - 工业整流系统：用于中高压直流电源、电镀/电解整流柜、直流牵引供电等大电流整流场合； - 固态继电器与软启动器：作为主功率开关，实现电机或加热负载的可控通断与缓启，降低冲击电流； - 无功补偿装置（SVC）：在晶闸管投切电容器（TSC）单元中，快速、可靠地控制无功功率投切； - 不间断电源（UPS）和变频驱动（VFD）前端整流桥：配合相控触发，实现能量双向调节与电网侧功率因数校正； - 感应加热与焊接设备：在高频逆变前级或工频调功电路中，承担大电流、高dv/dt条件下的可控导通任务。 该器件适用于严苛工业环境，需配合可靠的门极触发电路、散热器及过压/过流保护措施（如RC缓冲电路、快速熔断器）。其高di/dt（≥100 A/μs）和高dv/dt（≥1000 V/μs）耐受能力，确保在瞬态干扰下稳定工作。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 1200V 410A A-PUK |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | http://www.vishay.com/doc?94398点击此处下载产品Datasheet |

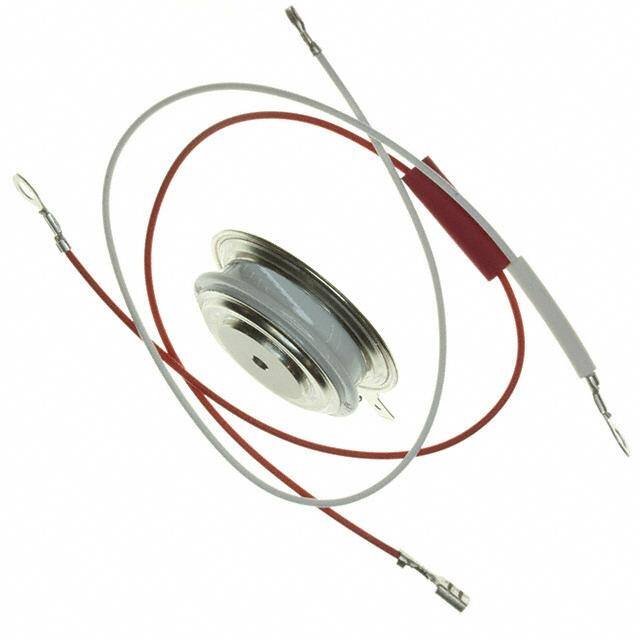

| 产品图片 |
|
| 产品型号 | VS-ST230C12C0 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-200AB，A-PUK |
| 其它名称 | *ST230C12C0 |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 封装/外壳 | TO-200AB，A-PUK |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 12 |
| 电压-断态 | 1200V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 1.69V |
| 电流-不重复浪涌50、60Hz(Itsm) | 5700A，5970A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 30mA |
| 电流-栅极触发(Igt)（最大值） | 150mA |
| 电流-通态(It(AV))（最大值） | 410A |
| 电流-通态(It(RMS))（最大值） | 780A |
