Datasheet下载- 型号： VS-MBR735-N3
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-MBR735-N3由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-MBR735-N3价格参考。VishayVS-MBR735-N3封装/规格：未分类， 暂无。您可以下载VS-MBR735-N3参考资料、Datasheet数据手册功能说明书，资料中有VS-MBR735-N3 详细功能的应用电路图电压和使用方法及教程。
VS-MBR735-N3 是 Vishay Semiconductor Diodes Division 推出的一款肖特基势垒整流二极管，采用 TO-220AC 封装，额定参数为 35V 反向电压、7A 平均正向整流电流，具有低正向压降（典型值约 0.45V @ 7A）和快速开关特性。其主要应用场景包括： 1. 开关电源（SMPS）次级整流：广泛用于 AC/DC 适配器、PC 电源、LED 驱动电源等中低压、高效率输出整流环节，显著降低导通损耗，提升能效。 2. DC-DC 转换器：适用于降压（Buck）、同步整流等拓扑中的续流/整流路径，尤其在 12V/5V 等低压大电流输出端，可替代普通快恢复二极管以减少发热。 3. 电池充电电路：用于便携设备或工业充电器中，实现高效、低温升的整流与反向阻断，支持高频率工作（无反向恢复电荷，EMI 更小）。 4. 光伏微逆变器与储能系统：在低压直流侧（如电池端口或MPPT输出端）作防反接或整流保护，兼顾效率与可靠性。 5. 工业控制与通信电源模块：满足紧凑型电源设计对低热耗、高功率密度的需求，配合散热片可长期稳定运行。 该器件具备无反向恢复电流、软恢复特性及符合 AEC-Q101 的汽车级可靠性选项（N3 后缀代表增强型封装与工艺），亦适用于严苛环境下的工业与车载应用。需注意其最大反向电压仅35V，不适用于高压整流场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 7.5A 35V TO-220AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

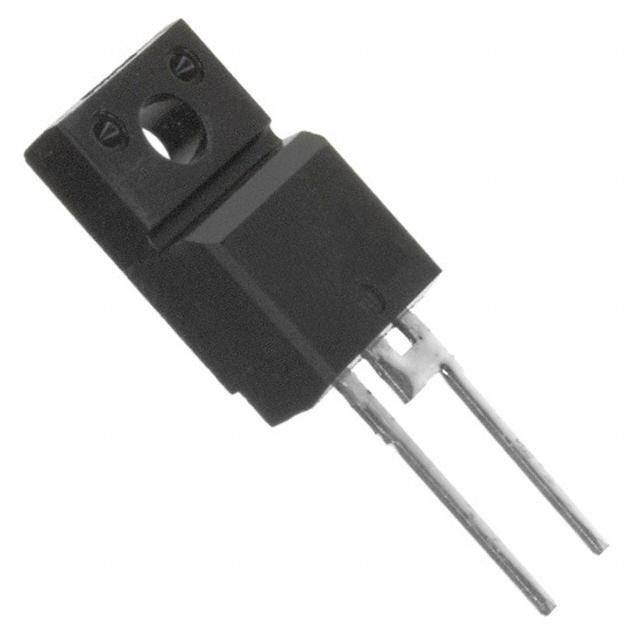

| 产品图片 |
|
| 产品型号 | VS-MBR735-N3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 840mV @ 15A |
| 不同 Vr、F时的电容 | 400pF @ 5V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 100µA @ 35V |
| 二极管类型 | 肖特基 |
| 产品目录绘图 |
|
| 供应商器件封装 | TO-220AC |
| 其它名称 | VS-MBR735-N3GI |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-2 |
| 工作温度-结 | -65°C ~ 150°C |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 35V |
| 电流-平均整流(Io) | 7.5A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
