Datasheet下载- 型号： VS-MBR40L15CW-N3
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-MBR40L15CW-N3由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-MBR40L15CW-N3价格参考。VishayVS-MBR40L15CW-N3封装/规格：未分类， 暂无。您可以下载VS-MBR40L15CW-N3参考资料、Datasheet数据手册功能说明书，资料中有VS-MBR40L15CW-N3 详细功能的应用电路图电压和使用方法及教程。
VS-MBR40L15CW-N3 是 Vishay Semiconductor Diodes Division 推出的一款肖特基势垒整流器阵列（双共阴极结构），具有40A平均整流电流、150V反向重复峰值电压（VRRM）及低正向压降（典型值仅0.82V @ 20A），采用工业级TO-247AD封装，带隔离式金属底板，支持高功率散热。 其主要应用场景包括： ✅ 开关电源（SMPS）次级整流：广泛用于通信基站、服务器电源、工业电源等高效率AC/DC或DC/DC变换器中，利用其低VF特性显著降低导通损耗，提升整体能效（尤其在低压大电流输出端，如12V/24V/48V系统）。 ✅ DC-DC同步整流模块：作为主功率整流单元，配合控制器实现高效能量转换，适用于光伏逆变器辅助电源、UPS系统及车载DC/DC转换器。 ✅ 高频整流与续流应用：得益于肖特基器件的快速恢复特性（无反向恢复电荷Qrr），适用于高频（≥100kHz）工作场景，可减少EMI并简化滤波设计。 ✅ 工业电机驱动与PFC电路：在有源PFC后级整流或电机驱动电源模块中，提供高可靠性、耐浪涌（IFSM达320A）的整流能力，满足IEC/UL安全标准要求。 该器件符合AEC-Q101（汽车级）及RoHS标准，具备优异的热稳定性与长期可靠性，特别适合对效率、温升和空间受限有严苛要求的中高功率工业与通信电源系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 40A 15V TO-247AC |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

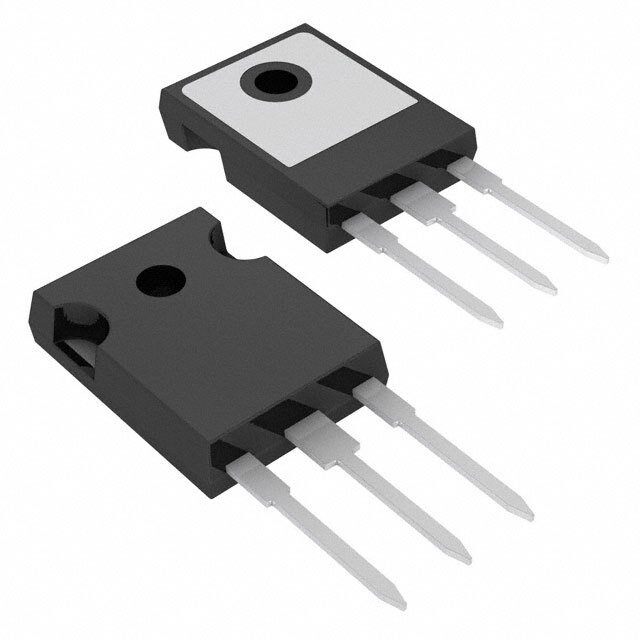

| 产品图片 |
|
| 产品型号 | VS-MBR40L15CW-N3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 420mV @ 20A |
| 不同 Vr时的电流-反向漏电流 | 10mA @ 15V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 产品目录绘图 |
|
| 供应商器件封装 | TO-247AC |
| 其它名称 | VS-MBR40L15CW-N3GI |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-247-3 |
| 标准包装 | 25 |
| 电压-DC反向(Vr)（最大值） | 15V |
| 电流-平均整流(Io)（每二极管） | 20A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
