Datasheet下载- 型号： VS-MBR2535CT-N3
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-MBR2535CT-N3由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-MBR2535CT-N3价格参考。VishayVS-MBR2535CT-N3封装/规格：未分类， 暂无。您可以下载VS-MBR2535CT-N3参考资料、Datasheet数据手册功能说明书，资料中有VS-MBR2535CT-N3 详细功能的应用电路图电压和使用方法及教程。
VS-MBR2535CT-N3 是 Vishay Semiconductor Diodes Division 推出的双共阴极肖特基整流器阵列，采用 TO-220AB 封装，额定参数为25A/35V（每单元），具有超低正向压降（典型值约0.45V @ 25A）、高效率、无反向恢复电荷（零Qrr）及优异的热稳定性。 其典型应用场景包括： ✅ 开关电源（SMPS）次级整流：广泛用于通信设备、服务器电源、工业电源等高频DC-DC变换器中，提升转换效率并降低温升； ✅ DC-DC 转换模块：在POL（Point-of-Load）电源中作为同步整流替代方案，简化驱动设计，适用于FPGA、ASIC供电系统； ✅ 光伏逆变器与UPS系统：用于直流侧辅助电源或旁路整流回路，凭借低VF和高浪涌能力（IFSM达220A）增强系统可靠性； ✅ 电池充电电路：如电动工具、储能系统中的多路快充管理模块，利用双二极管结构实现冗余或双路输出整流； ✅ LED驱动电源：在高效率恒流驱动器中用作续流/整流元件，减少发热并延长LED寿命。 该器件符合AEC-Q101（汽车级）标准（N3后缀代表符合该认证），亦适用于车载充电机（OBC）、车载DC-DC转换器等车规级应用，具备强抗浪涌与长期热循环稳定性。需注意其最大结温为175°C，建议配合足够散热片使用以保障满载可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 25A 35V TO-220AB |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

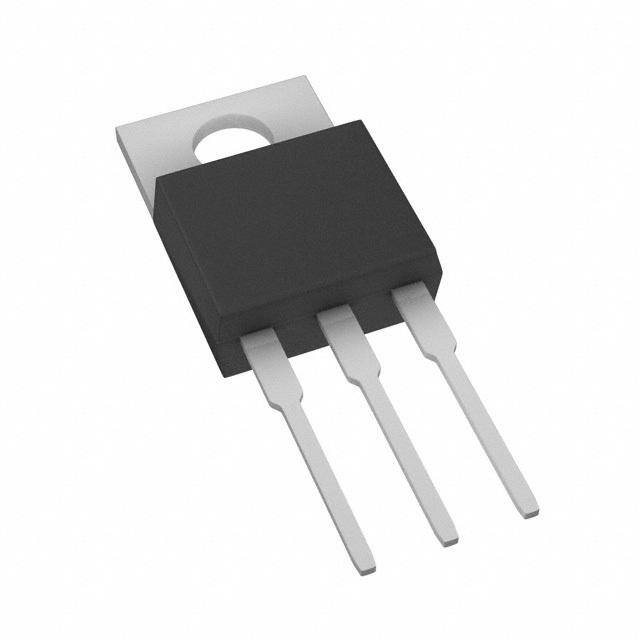

| 产品图片 |
|
| 产品型号 | VS-MBR2535CT-N3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 820mV @ 30A |
| 不同 Vr时的电流-反向漏电流 | 200µA @ 35V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 产品目录绘图 |
|
| 供应商器件封装 | TO-220AB |
| 其它名称 | VS-MBR2535CT-N3GI |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-3 |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 35V |
| 电流-平均整流(Io)（每二极管） | 15A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
