Datasheet下载- 型号： VS-6FLR80S05
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-6FLR80S05由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-6FLR80S05价格参考。VishayVS-6FLR80S05封装/规格：未分类， 暂无。您可以下载VS-6FLR80S05参考资料、Datasheet数据手册功能说明书，资料中有VS-6FLR80S05 详细功能的应用电路图电压和使用方法及教程。
VS-6FLR80S05 是 Vishay Semiconductor Diodes Division 推出的一款高性能超快恢复整流二极管（Ultra-Fast Recovery Rectifier），采用 TO-220AC 封装，额定参数为 5A/800V，反向恢复时间（trr）典型值仅 35ns，具备低正向压降（VF ≈ 2.4V @ 5A）和优异的软恢复特性。 其主要应用场景包括： 1. 开关电源（SMPS）：广泛用于 AC-DC 适配器、PC 电源、服务器电源及工业电源中的输出整流级或 PFC（功率因数校正）升压电路续流二极管，可显著降低开关损耗与 EMI； 2. DC-DC 变换器：在高频隔离式拓扑（如正激、反激、半桥）中用作次级同步整流的替代方案或辅助整流器件； 3. UPS 不间断电源与逆变器：适用于高频逆变输出整流环节，在保证效率的同时提升系统动态响应； 4. 工业电机驱动与变频器：用于辅助电源供电整流或制动能量回馈回路，耐高压与快速恢复特性有助于抑制电压尖峰； 5. LED 驱动电源与充电器：满足高能效（如 Energy Star、DoE VI 级）设计需求，尤其适合宽输入电压范围（如 85–265VAC）的通用输入设计。 该器件通过 AEC-Q101 认证（部分批次），亦可用于车载充电机（OBC）等车规级严苛环境（需确认具体型号后缀）。其低反向恢复电荷（Qrr ≈ 35nC）和软恢复特性，有效减少开关管应力与电磁干扰，是高频、高效率电源系统中兼顾可靠性与性能的理想选择。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 800V 6A DO203AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

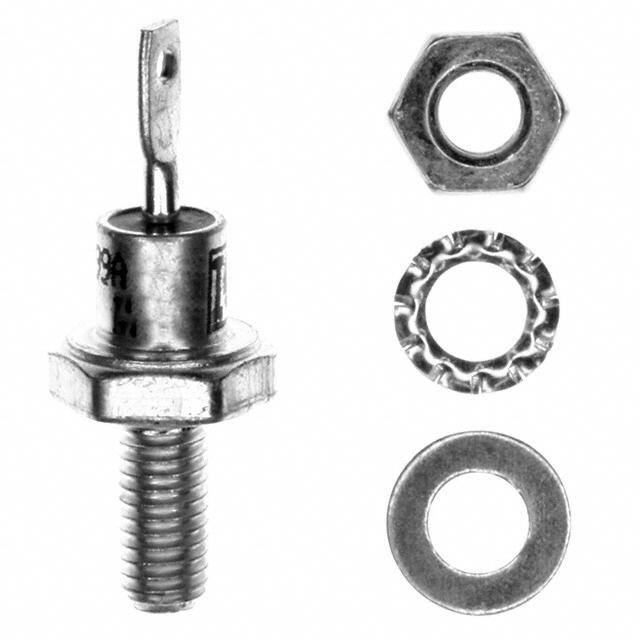

| 产品图片 |
|
| 产品型号 | VS-6FLR80S05 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.4V @ 6A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 50µA @ 800V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-203AA |
| 其它名称 | *6FLR80S05 |
| 包装 | 散装 |
| 反向恢复时间(trr) | 500ns |
| 安装类型 | 底座，接线柱安装 |
| 封装/外壳 | DO-203AA，DO-4，接线柱 |
| 工作温度-结 | -65°C ~ 150°C |
| 标准包装 | 100 |
| 电压-DC反向(Vr)（最大值） | 800V |
| 电流-平均整流(Io) | 6A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
