Datasheet下载- 型号： VS-6FL80S05
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-6FL80S05由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-6FL80S05价格参考。VishayVS-6FL80S05封装/规格：未分类， 暂无。您可以下载VS-6FL80S05参考资料、Datasheet数据手册功能说明书，资料中有VS-6FL80S05 详细功能的应用电路图电压和使用方法及教程。
VS-6FL80S05 是 Vishay Semiconductor Diodes Division 推出的一款高性能超快恢复整流二极管（Ultrafast Recovery Rectifier），采用 TO-220AC 封装，额定反向电压 500 V，平均正向电流 8 A，典型反向恢复时间 trr ≈ 35 ns，具备低正向压降（约 1.75 V @ 8 A）和优异的软恢复特性。 其主要应用场景包括： 1. 开关电源（SMPS）：广泛用于 AC/DC 和 DC/DC 转换器的输出整流级，尤其适用于高频（如 50–200 kHz）拓扑（如 LLC、反激、正激），可显著降低开关损耗与EMI； 2. PFC（功率因数校正）电路：作为升压PFC主整流器件，在工业电源、LED驱动器及UPS中提升效率与功率因数； 3. 逆变器与变频器：用于电机驱动、光伏并网逆变器等中低压直流侧整流或续流保护； 4. 工业控制与通信电源：满足高可靠性要求的嵌入式电源、基站电源模块及自动化设备供电系统； 5. 消费类电子适配器：在高能效（如 DoE VI / CoC Tier 2）快充适配器中替代普通快恢复二极管，提升转换效率与热性能。 该器件具备良好的热稳定性与雪崩耐受能力（UIS rated），支持通孔安装，适合中等功率（约100–500 W）应用。需注意合理设计散热（推荐使用≥20 cm²铜箔散热焊盘）以确保长期可靠运行。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 800V 6A DO203AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

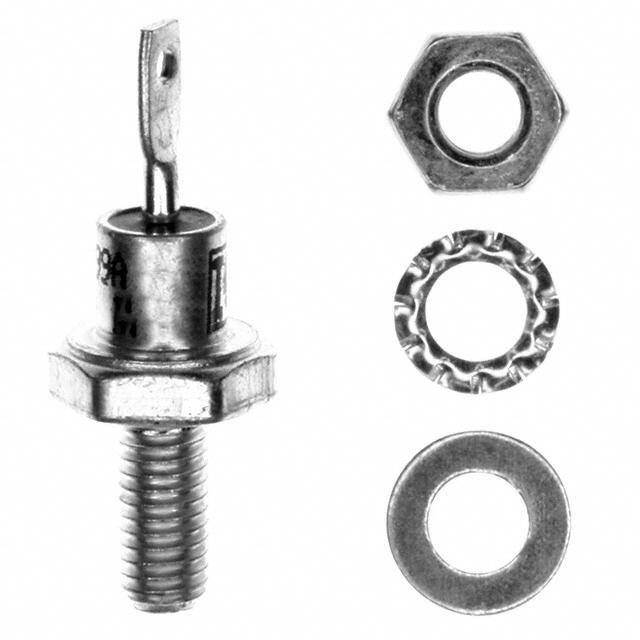

| 产品图片 |
|
| 产品型号 | VS-6FL80S05 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.4V @ 6A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 50µA @ 800V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-203AA |
| 其它名称 | *6FL80S05 |
| 包装 | 散装 |
| 反向恢复时间(trr) | 500ns |
| 安装类型 | 底座，接线柱安装 |
| 封装/外壳 | DO-203AA，DO-4，接线柱 |
| 工作温度-结 | -65°C ~ 150°C |
| 标准包装 | 100 |
| 电压-DC反向(Vr)（最大值） | 800V |
| 电流-平均整流(Io) | 6A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
