Datasheet下载- 型号： VS-2N689
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-2N689由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-2N689价格参考。VishayVS-2N689封装/规格：未分类， 暂无。您可以下载VS-2N689参考资料、Datasheet数据手册功能说明书，资料中有VS-2N689 详细功能的应用电路图电压和使用方法及教程。
VS-2N689 是 Vishay Semiconductor Diodes Division 推出的一款单向可控硅（SCR），属于标准型、通态平均电流 IT(AV) 为2A、峰值重复反向电压 VRRM 为400V 的通用型晶闸管。其典型应用场景包括： 1. 交流电源控制：用于调光器、电热控制器、小型家电（如电熨斗、电暖器）中的相位控制电路，通过调节触发角实现功率调节； 2. 固态继电器（SSR）输入级或驱动级：作为隔离后级的主开关元件，适用于中低功率负载（≤500W阻性负载）的通断控制； 3. 电机控制：在小型单相交流电机（如风扇、泵类）的启停与简易速度控制中用作主开关； 4. 过压/过流保护电路：配合触发电路构成 crowbar（撬棍）保护，用于电源系统中快速短路以保护后级器件； 5. 工业控制模块：如PLC输出扩展板、自动化设备中的逻辑开关单元，适用于对成本敏感、可靠性要求适中的场合。 该器件采用TO-92塑料封装，体积小、成本低，但需注意其散热能力有限，实际应用中应严格遵循数据手册推荐的散热设计（如加装小散热片）、触发电流（IGT ≤ 50mA）及dI/dt、dv/dt限制，避免误触发或换向失败。不适用于高频开关、大电流或高di/dt场合（如逆变器主回路）。总体适用于中小功率、工频（50/60Hz）条件下的可靠、经济型可控整流与开关应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 500V 25A TO-48 |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

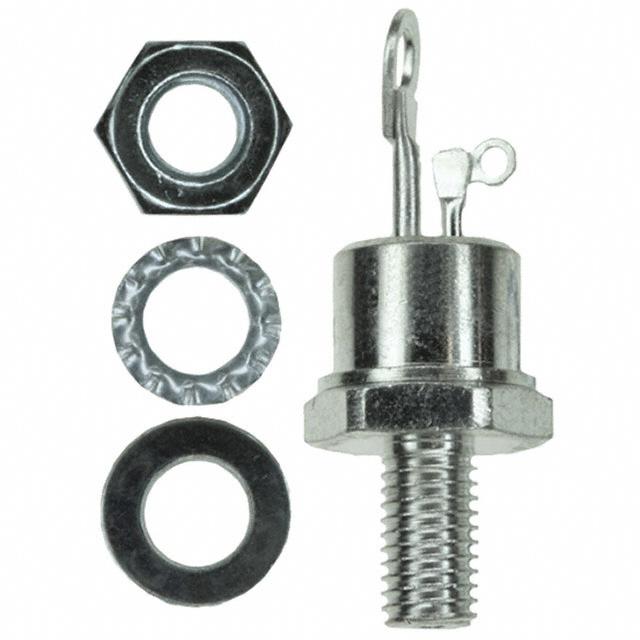

| 产品图片 |
|
| 产品型号 | VS-2N689 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-208AA（TO-48） |
| 其它名称 | *2N689 |
| 包装 | 散装 |
| 安装类型 | 底座，接线柱安装 |
| 封装/外壳 | TO-208AA，TO-48-3，接线柱 |
| 工作温度 | -65°C ~ 125°C |
| 标准包装 | 100 |
| 电压-断态 | 500V |
| 电压-栅极触发(Vgt)（最大值） | 2V |
| 电压-通态(Vtm)（最大值） | 2V |
| 电流-不重复浪涌50、60Hz(Itsm) | 145A，150A |
| 电流-保持(Ih)（最大值） | 20mA |
| 电流-断态（最大值） | 3mA |
| 电流-栅极触发(Igt)（最大值） | 40mA |
| 电流-通态(It(AV))（最大值） | 16A |
| 电流-通态(It(RMS))（最大值） | 25A |
