Datasheet下载- 型号： VS-20CTQ045PBF
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-20CTQ045PBF由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-20CTQ045PBF价格参考。VishayVS-20CTQ045PBF封装/规格：未分类， 暂无。您可以下载VS-20CTQ045PBF参考资料、Datasheet数据手册功能说明书，资料中有VS-20CTQ045PBF 详细功能的应用电路图电压和使用方法及教程。
VS-20CTQ045PBF是Vishay Semiconductor Diodes Division生产的一款双共阴极肖特基整流器阵列，属于二极管 - 整流器 - 阵列类别。该器件具有低正向压降（典型值约0.52V）和高电流能力（每芯片10A，共20A），适用于高效电源转换系统。 其主要应用场景包括：开关电源（SMPS）、DC-DC转换器、服务器与通信电源、笔记本电脑适配器、电池充电系统以及工业电源模块。由于其低损耗特性，特别适合用于追求高效率和低热耗的紧凑型电源设计中。 此外，该器件采用TO-220AC封装，具备良好的散热性能和机械强度，可在较宽温度范围内稳定工作，适用于对可靠性要求较高的工业与消费类电子设备。常用于输入或输出整流环节，提升整体能效并减少散热需求。 VS-20CTQ045PBF符合RoHS标准，无铅环保，广泛应用于绿色能源和节能电子产品中。在需要高效、小体积、高可靠性的电源系统中表现出色，是现代中高功率电源设计中的理想选择。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE SCHOTTKY 45V 10A TO220AB肖特基二极管与整流器 20 Amp 45 Volt Common Cathode |
| 产品分类 | 二极管，整流器 - 阵列分离式半导体 |
| 品牌 | Vishay Semiconductor Diodes DivisionVishay |
| 产品手册 | |

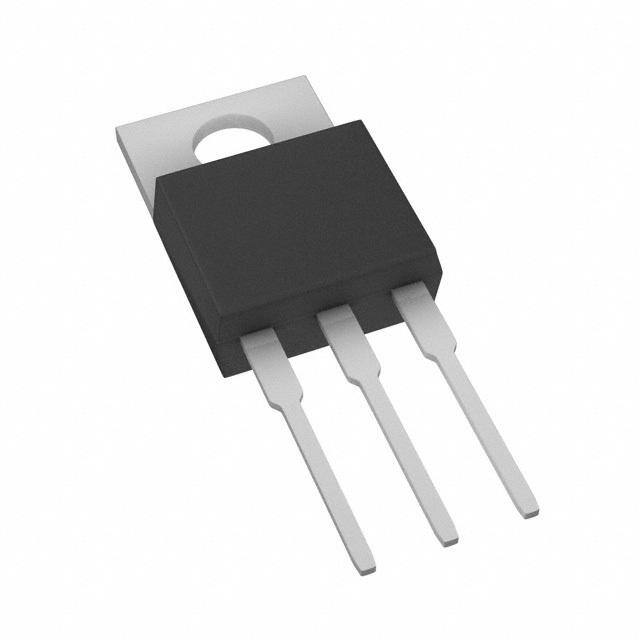

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,肖特基二极管与整流器,Vishay VS-20CTQ045PBF- |
| 数据手册 | |
| 产品型号 | VS-20CTQ045PBFVS-20CTQ045PBF |
| 不同If时的电压-正向(Vf) | 640mV @ 10A |
| 不同 Vr时的电流-反向漏电流 | 2mA @ 45V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 产品 | Schottky Rectifiers |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 肖特基二极管与整流器 |
| 供应商器件封装 | TO-220AB |
| 其它名称 | *20CTQ045PBF |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 商标 | Vishay |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-3 |
| 封装/箱体 | TO-220-3 |
| 峰值反向电压 | 45 V |
| 工作温度范围 | - 55 C to + 175 C |
| 工厂包装数量 | 1000 |
| 技术 | Silicon |
| 最大反向漏泄电流 | 2000 uA |
| 最大工作温度 | + 175 C |
| 最大浪涌电流 | 1060 A |
| 最小工作温度 | - 55 C |
| 标准包装 | 50 |
| 正向电压下降 | 0.76 V |
| 正向连续电流 | 20 A |
| 热阻 | 0.5°C/W Cs |
| 电压-DC反向(Vr)（最大值） | 45V |
| 电流-平均整流(Io)（每二极管） | 10A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
| 配置 | Dual Common Cathode |
