Datasheet下载- 型号： VS-16FL10S02
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-16FL10S02由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-16FL10S02价格参考。VishayVS-16FL10S02封装/规格：未分类， 暂无。您可以下载VS-16FL10S02参考资料、Datasheet数据手册功能说明书，资料中有VS-16FL10S02 详细功能的应用电路图电压和使用方法及教程。
VS-16FL10S02 是 Vishay Semiconductor Diodes Division 推出的一款高性能超快恢复整流二极管（Ultrafast Recovery Rectifier），采用 TO-220AC 封装，额定参数为 200V 反向重复峰值电压（VRRM）、16A 平均正向整流电流（IF(AV)）及典型反向恢复时间 trr ≈ 35 ns。 其主要应用场景包括： 1. 开关电源（SMPS）次级整流：适用于 AC/DC 适配器、PC 电源、服务器电源等中高功率场合，凭借低 trr 和软恢复特性，可显著降低开关损耗与 EMI 噪声； 2. 高频 DC/DC 变换器：在隔离式（如 LLC、半桥）或非隔离式（如同步整流辅助电路）拓扑中，作为输出整流元件，提升效率与动态响应； 3. PFC（功率因数校正）电路：常用于升压型 PFC 的输出整流级，配合 MOSFET 或 IGBT 工作，满足高效率与高可靠性要求； 4. 工业控制与电机驱动电源模块：为 PLC、变频器控制板、伺服驱动器等提供稳定直流母线整流； 5. LED 驱动电源与通信电源：在高密度、高可靠性要求的照明与基站电源中，替代普通快恢复二极管以优化热性能与系统效率。 该器件具备低正向压降（VF ≈ 1.15 V @ 16 A）、高浪涌电流承受能力（IFSM = 180 A）及优异的温度稳定性，适合在紧凑布局和自然冷却或强制风冷条件下长期运行。需注意合理设计散热（如加装散热片）并确保 PCB 铜箔面积充足，以保障热可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 100V 16A DO203AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

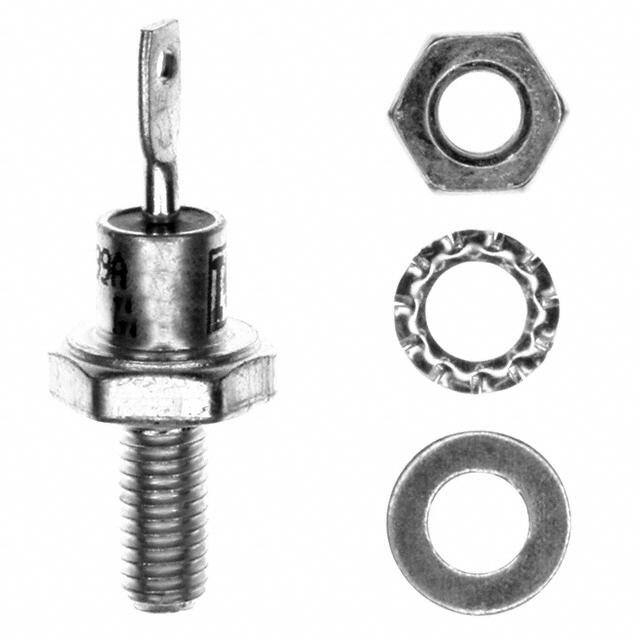

| 产品图片 |
|
| 产品型号 | VS-16FL10S02 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.4V @ 16A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 50µA @ 100V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-203AA |
| 其它名称 | *16FL10S02 |
| 其它有关文件 | |
| 包装 | 散装 |
| 反向恢复时间(trr) | 200ns |
| 安装类型 | 底座，接线柱安装 |
| 封装/外壳 | DO-203AA，DO-4，接线柱 |
| 工作温度-结 | -65°C ~ 150°C |
| 标准包装 | 100 |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 16A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
