Datasheet下载- 型号： VS-10RIA100
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-10RIA100由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-10RIA100价格参考。VishayVS-10RIA100封装/规格：未分类， 暂无。您可以下载VS-10RIA100参考资料、Datasheet数据手册功能说明书，资料中有VS-10RIA100 详细功能的应用电路图电压和使用方法及教程。
VS-10RIA100 是 Vishay Semiconductor Diodes Division 推出的一款单向晶闸管（SCR），额定参数为10A通态平均电流、1000V重复峰值反向电压（VRRM），采用TO-220AB封装，具备高浪涌电流能力（ITSM达180A）和低触发电流（IGT ≤ 50mA），适用于中高功率可控整流与开关场景。 典型应用场景包括： • 工业交流调压系统（如加热炉、电热毯温控）； • 电机软启动与速度控制（单相感应电机启停及调速）； • 不间断电源（UPS）和应急照明中的AC输入整流/旁路开关； • 感应加热设备的高频逆变器前端相控整流桥； • 固态继电器（SSR）核心开关元件，替代机械触点实现长寿命、无火花控制； • 医疗设备（如X光机高压发生器）中用于精确时序触发的脉冲功率控制； • 家用电器（微波炉磁控管供电、洗衣机水阀驱动）中的过零或相位角调功电路。 该器件具备良好的热稳定性和dv/dt耐受性（≥200 V/μs），适合在工频（50/60Hz）及中频（≤400Hz）环境下可靠工作。需配合合适门极驱动电路（如RC缓冲+脉冲变压器或光耦隔离）及散热设计以确保长期运行可靠性。不适用于高频PWM或双向功率控制，若需双向导通应选用TRIAC方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR 1000V 10A TO-48 |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

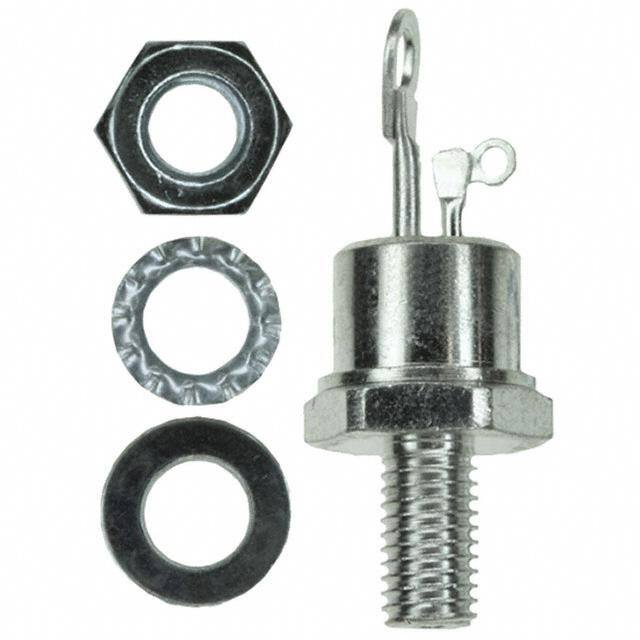

| 产品图片 |
|
| 产品型号 | VS-10RIA100 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-208AA（TO-48） |
| 其它名称 | *10RIA100 |
| 包装 | 散装 |
| 安装类型 | 底座，接线柱安装 |
| 封装/外壳 | TO-208AA，TO-48-3，接线柱 |
| 工作温度 | -65°C ~ 125°C |
| 标准包装 | 100 |
| 电压-断态 | 1000V |
| 电压-栅极触发(Vgt)（最大值） | 2V |
| 电压-通态(Vtm)（最大值） | 1.75V |
| 电流-不重复浪涌50、60Hz(Itsm) | 225A，240A |
| 电流-保持(Ih)（最大值） | 130mA |
| 电流-断态（最大值） | 10mA |
| 电流-栅极触发(Igt)（最大值） | 60mA |
| 电流-通态(It(AV))（最大值） | 10A |
| 电流-通态(It(RMS))（最大值） | 25A |
