Datasheet下载- 型号： VS-10ETF06PBF
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-10ETF06PBF由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-10ETF06PBF价格参考。VishayVS-10ETF06PBF封装/规格：未分类， 暂无。您可以下载VS-10ETF06PBF参考资料、Datasheet数据手册功能说明书，资料中有VS-10ETF06PBF 详细功能的应用电路图电压和使用方法及教程。
VS-10ETF06PBF 是 Vishay Intertechnologies 推出的一款高性能单相整流二极管，采用 TO-220AC 封装，额定正向电流 IF(AV) 为 10A，反向重复峰值电压 VRRM 高达 600V，具备低正向压降（典型值约 1.15V @ 10A）和优异的热稳定性。其主要应用场景包括： 1. 开关电源（SMPS）输入整流：广泛用于 AC/DC 适配器、PC 电源、工业电源等，将交流市电（如 85–264VAC）高效整流为直流母线电压； 2. UPS 和逆变器前端整流电路：在不间断电源及光伏/储能逆变系统中，承担高频整流与能量回馈保护功能； 3. 电机驱动与工业控制电源：适用于变频器、PLC 电源模块及伺服驱动器的初级整流级，耐受浪涌电流能力强（IFSM 达 120A）； 4. LED 驱动电源与照明系统：满足高效率、长寿命要求，配合 PFC 电路提升功率因数； 5. 通用工业电源整流桥替代方案：可作为半波或全波整流桥中的单臂元件，灵活设计以优化成本与散热。 该器件符合 RoHS 指令，无铅（PbF），具备软恢复特性，EMI 较低，适合中高功率（≤200W）连续工作场景。其高可靠性与宽温度范围（–65°C 至 +175°C）亦适用于严苛工业与车载充电辅助电源环境。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE FAST REC 600V 10A TO220AC整流器 600 Volt 10 Amp |
| 产品分类 | 单二极管/整流器分离式半导体 |
| 品牌 | Vishay SemiconductorsVishay Semiconductor Diodes Division |
| 产品手册 | |

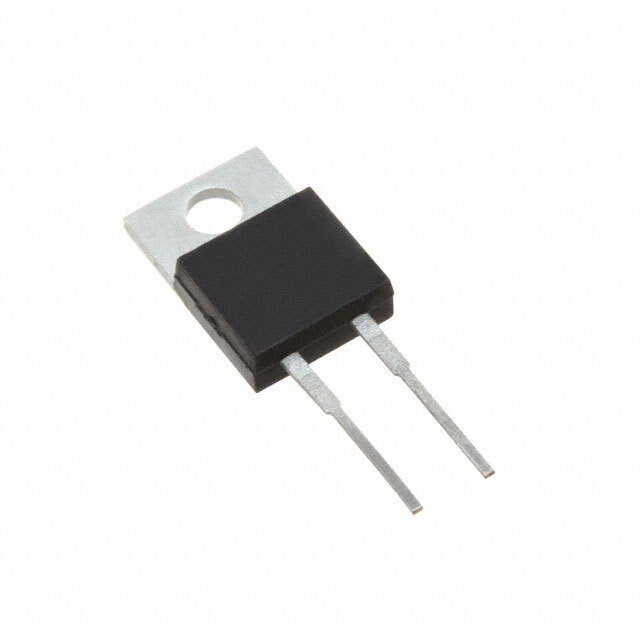

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,整流器,Vishay Semiconductors VS-10ETF06PBF- |
| 数据手册 | |
| 产品型号 | VS-10ETF06PBFVS-10ETF06PBF |
| 不同If时的电压-正向(Vf) | 1.2V @ 10A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | - |
| 二极管类型 | 标准 |
| 产品 | Fast Recovery Rectifiers |
| 产品种类 | 整流器 |
| 供应商器件封装 | TO-220AC |
| 其它名称 | 10ETF06PBF |
| 包装 | 管件 |
| 反向恢复时间(trr) | 200ns |
| 反向电压 | 600 V |
| 反向电流IR | 100 uA |
| 商标 | Vishay Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-2 |
| 封装/箱体 | TO-220-2 |
| 工作温度-结 | -40°C ~ 150°C |
| 工厂包装数量 | 1000 |
| 恢复时间 | 145 ns |
| 最大浪涌电流 | 160 A |
| 标准包装 | 50 |
| 正向电压下降 | 1.2 V |
| 正向连续电流 | 10 A |
| 热阻 | 0.5°C/W Cs |
| 电压-DC反向(Vr)（最大值） | - |
| 电流-平均整流(Io) | 10A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
| 配置 | Single |
