Datasheet下载- 型号： VPH3-0055-R
- 制造商： Bussmann/Cooper
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VPH3-0055-R由Bussmann/Cooper设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VPH3-0055-R价格参考。Bussmann/CooperVPH3-0055-R封装/规格：未分类， 暂无。您可以下载VPH3-0055-R参考资料、Datasheet数据手册功能说明书，资料中有VPH3-0055-R 详细功能的应用电路图电压和使用方法及教程。
Eaton VPH3-0055-R 是一款专为开关模式电源（SMPS）设计的高频隔离型变压器，属于 Eaton VPH3 系列高可靠性功率变压器。其典型应用场景包括：工业自动化设备中的辅助电源模块（如 PLC、HMI、I/O 模块的 5V/12V/24V 隔离供电）；通信基站和光传输设备的板载 DC-DC 变换器（用于初级侧与次级侧电气隔离及电压变换）；医疗电子设备（如监护仪、便携式诊断设备）中需满足加强绝缘和低漏电流要求的安规隔离电源；以及符合 UL/EN62368-1 和 EN60601-1（医用）标准的 Class I 或 Class II 隔离式 SMPS 设计。该型号标称输入/输出比适配 5V 输出（如 5V@1.1A），具备高耦合系数、低漏感、良好温升特性（工作温度 -40°C 至 +125°C）及 RoHS/REACH 合规性，适用于紧凑型、高效率（>90%）、高抗扰性要求的嵌入式电源系统。不适用于主功率变换或大电流输出场景，主要承担信号隔离、反馈绕组供电及小功率多路输出的磁性元件角色。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 140 毫欧最大 |
| 描述 | INDUCTOR/TRANSFORMER 9.3UH SMD |
| 产品分类 | 阵列，信号变压器 |
| 品牌 | Cooper Bussmann |
| 数据手册 | |

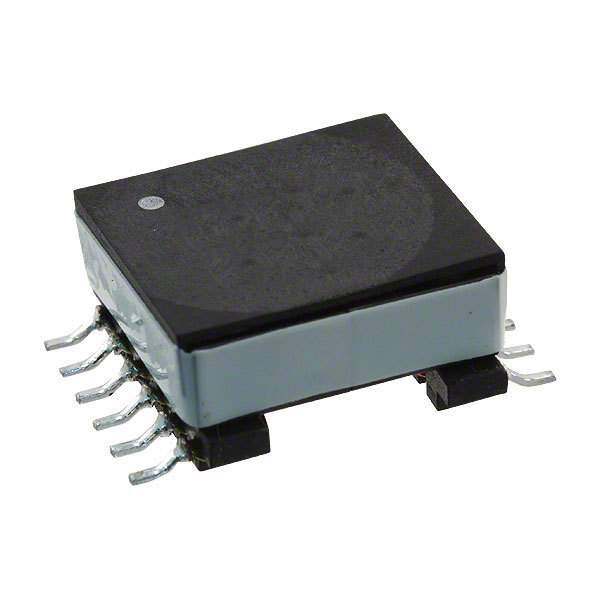

| 产品图片 |
|
| 产品型号 | VPH3-0055-R |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VERSA-PAC® |
| 产品目录绘图 |
|
| 其它名称 | VPH3-0055 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.673" 长x 0.878" 宽（17.10mm x 22.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 12-SMD |
| 屏蔽 | 无屏蔽 |
| 标准包装 | 200 |
| 电感-串联连接 | 334.8µH |
| 电感-并联连接 | 9.3µH |
| 电流 | 970mA |
| 线圈数 | 6 |
| 高度 | 0.331"（8.40mm） |
