Datasheet下载- 型号： VNS1NV04-E
- 制造商： STMicroelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VNS1NV04-E由STMicroelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VNS1NV04-E价格参考。STMicroelectronicsVNS1NV04-E封装/规格：未分类， 暂无。您可以下载VNS1NV04-E参考资料、Datasheet数据手册功能说明书，资料中有VNS1NV04-E 详细功能的应用电路图电压和使用方法及教程。
VNS1NV04-E 是意法半导体（STMicroelectronics）推出的单通道高侧智能功率开关，属于PMIC - 配电开关/负载驱动器类别。其典型应用场景包括： - 汽车电子：用于车身控制模块（BCM），如车灯（前照灯、尾灯、阅读灯）、电动座椅、车窗升降、雨刮器、加热后视镜等阻性/感性负载的受控供电与保护； - 工业控制：驱动继电器、电磁阀、小型直流电机、LED照明阵列等，提供过流、短路、过温及反向电池保护； - 消费与家电：应用于智能家电（如洗衣机进水阀、冰箱风扇、咖啡机加热元件）中实现安全、可靠的负载通断与诊断功能； - 嵌入式系统电源管理：作为微控制器（MCU）外设驱动接口，支持SPI或PWM使能控制，具备电流检测输出（IS）便于实时监控负载状态，支持诊断与故障上报。 该器件集成MOSFET、驱动电路和保护逻辑，工作电压范围宽（5.5 V–36 V），支持高达4 A连续负载电流（峰值6 A），具有低导通电阻（RDS(on) ≈ 40 mΩ @ 25°C）和快速响应（开启/关断时间约2 μs），并符合AEC-Q100汽车级可靠性标准，适用于严苛环境下的稳健配电需求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC PWR MOSFET M03 40V 1.7A 8SOIC |
| 产品分类 | PMIC - MOSFET，电桥驱动器 - 内部开关 |
| 品牌 | STMicroelectronics |
| 数据手册 | |

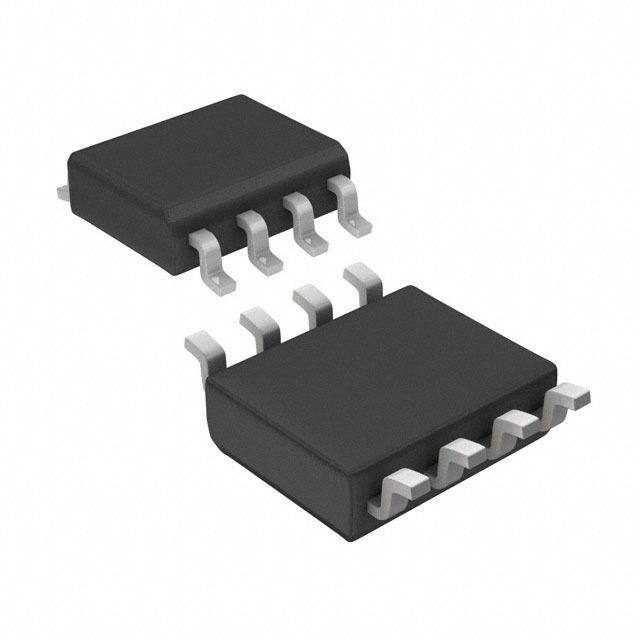

| 产品图片 |
|
| 产品型号 | VNS1NV04-E |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | OMNIFET II™， VIPower™ |
| 供应商器件封装 | 8-SO |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 导通电阻 | 250 毫欧 |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 150°C |
| 标准包装 | 100 |
| 电压-电源 | - |
| 电流-峰值输出 | 3.5A |
| 电流-输出/通道 | 1.7A |
| 类型 | 低端 |
| 输入类型 | 非反相 |
| 输出数 | 1 |
