Datasheet下载- 型号： VM7JB5R60
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VM7JB5R60由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VM7JB5R60价格参考。STACKPOLE ELECTRONICS INC.VM7JB5R60封装/规格：未分类， 暂无。您可以下载VM7JB5R60参考资料、Datasheet数据手册功能说明书，资料中有VM7JB5R60 详细功能的应用电路图电压和使用方法及教程。
VM7JB5R60 是 Stackpole Electronics Inc. 推出的一款通孔式（THT）厚膜功率电阻器，阻值为 5.60 Ω，精度 ±5%，额定功率 7W（带合适散热条件），采用陶瓷基体与金属釉膜工艺，具备良好的脉冲耐受性、低电感及高可靠性。其典型应用场景包括： - 工业电源与开关电源（SMPS）：用作限流电阻、启动电阻或假负载电阻，尤其适用于初级侧浪涌抑制或反馈环路中的电流检测/分压； - 电机控制电路：在直流电机驱动或变频器中作为制动电阻（配合IGBT/MOSFET使用），耗散再生能量； - LED驱动与恒流源设计：在恒流反馈采样支路中提供高稳定性取样电阻（需注意功耗与温升）； - 测试设备与电子负载模块：因7W额定功率及通孔结构便于手工焊接与散热安装，常用于中功率级可调负载单元； - 汽车电子（非安全关键系统）：如车载充电器、DC-DC转换器中的功率调节电阻（符合AEC-Q200部分要求，具体需查该型号认证状态）。 注：该电阻工作温度范围宽（−55°C 至 +175°C），但实际应用中需确保充分散热（推荐PCB铜箔散热或加装小型散热片），避免长期满负荷运行导致阻值漂移或失效。不适用于高频射频电路或精密测量核心环节（±5%精度限制）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CERM WW 7W 5.6 OHM 5% VERT |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

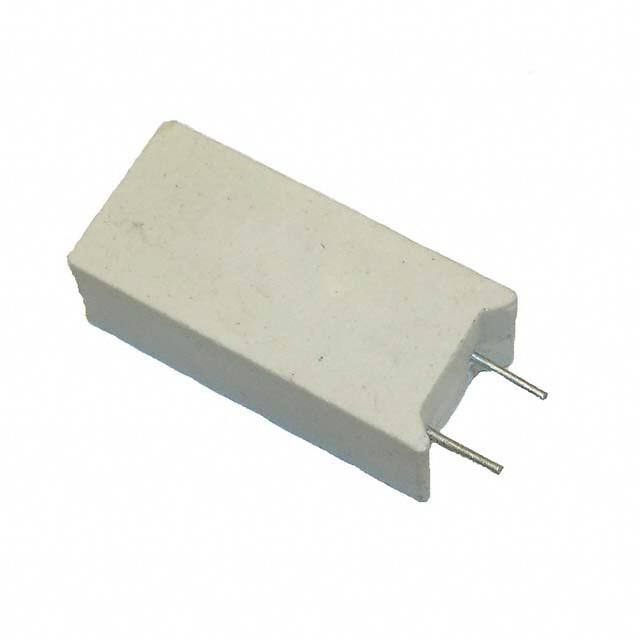

| 产品图片 |
|
| 产品型号 | VM7JB5R60 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VM |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25975 |
| 供应商器件封装 | - |
| 其它名称 | VM 7 5.6 5% B |
| 功率(W) | 7W |
| 包装 | 散装 |
| 大小/尺寸 | 0.512" 长 x 0.374" 宽（13.00mm x 9.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 径向 |
| 成分 | 绕线 |
| 标准包装 | 1,000 |
| 温度系数 | ±300ppm/°C |
| 特性 | 耐燃 |
| 电阻(Ω) | 5.6 |
| 端子数 | 2 |
| 高度 | 1.594" （40.50mm） |
