Datasheet下载- 型号： VJ1808A150JBEAT4X
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VJ1808A150JBEAT4X由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VJ1808A150JBEAT4X价格参考。VishayVJ1808A150JBEAT4X封装/规格：未分类， 暂无。您可以下载VJ1808A150JBEAT4X参考资料、Datasheet数据手册功能说明书，资料中有VJ1808A150JBEAT4X 详细功能的应用电路图电压和使用方法及教程。

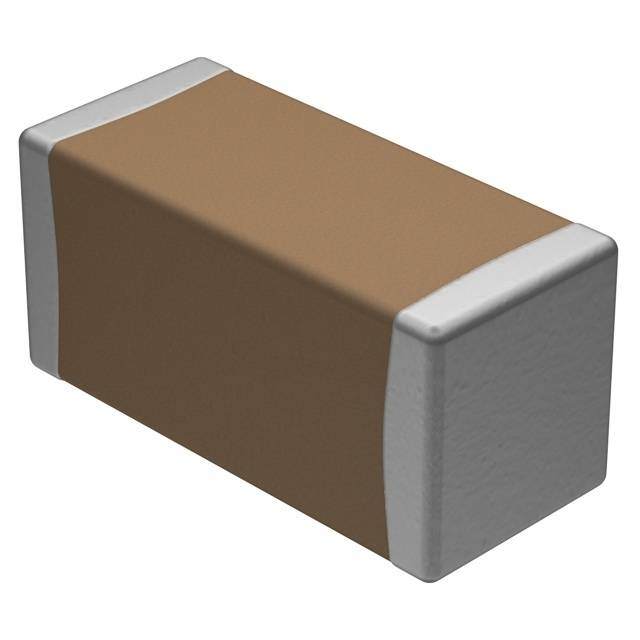

Vishay Vitramon VJ1808A150JBEAT4X 是一款多层陶瓷电容器（MLCC），规格为1808封装（4.5×2.0 mm）、15 pF、±5%（J容差）、额定电压100 V（E等级）、X7R介质（温度稳定性好，-55℃~+125℃）。其典型应用场景包括： - 高频滤波与去耦：常用于开关电源、DC-DC转换器及数字IC（如FPGA、DSP、微处理器）的电源引脚旁路，抑制高频噪声（MHz–GHz频段），保障供电稳定性。 - 射频与通信电路：适用于5G射频前端、Wi-Fi 6/6E模块、蓝牙收发器中的阻抗匹配、耦合与调谐回路，得益于其低ESL/ESR和良好高频特性。 - 工业与汽车电子：满足AEC-Q200标准（该型号属VJ系列，部分版本通过车规认证；需确认具体批次是否含“AT”后缀——本型号含“AT”，表明符合汽车级可靠性），可用于ADAS传感器供电滤波、车载信息娱乐系统时钟电路及CAN/LIN总线接口保护。 - 精密模拟电路：在运算放大器补偿、ADC/DAC参考电压旁路等对电容值稳定性要求较高的场合，X7R介质提供优于Z5U/Y5V的温漂性能（±15% ΔC over temp）。 - 高可靠性场景：三层端接（TCE）结构与镍阻挡层设计提升焊接可靠性及抗机械应力能力，适用于振动环境（如车载、工控设备）。 注：实际应用中需注意PCB布局（缩短走线、优化接地）、避免机械应力及热冲击，并遵循Vishay推荐的焊盘设计与回流曲线。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 15PF 500V 5% NP0 1808 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | Vishay Vitramon |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | VJ1808A150JBEAT4X |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VJ |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.086"（2.18mm） |
| 大小/尺寸 | 0.186" 长 x 0.080" 宽（4.72mm x 2.03mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±5% |
| 封装/外壳 | 1808（4520 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | Boardflex 敏感 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 2,500 |
| 温度系数 | C0G，NP0 |
| 特性 | 软端子，高电压 |
| 电压-额定 | 500V |
| 电容 | 15pF |
| 等级 | - |
| 高度-安装（最大值） | - |
