Datasheet下载- 型号： VIT30L60C-E3/4W
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VIT30L60C-E3/4W由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VIT30L60C-E3/4W价格参考。VishayVIT30L60C-E3/4W封装/规格：未分类， 暂无。您可以下载VIT30L60C-E3/4W参考资料、Datasheet数据手册功能说明书，资料中有VIT30L60C-E3/4W 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 VIT30L60C-E3/4W 是一款双共阴极肖特基整流器阵列（30A，60V，TO-263AB 封装），主要应用于中高功率、高效率的直流电源系统。其典型应用场景包括： - 开关电源（SMPS）输出整流：在通信电源、服务器电源及工业电源中，作为次级同步整流的替代方案，利用低正向压降（典型VF ≈ 0.52V @ 15A）降低导通损耗，提升能效。 - DC-DC 转换器：尤其适用于低压大电流输出（如 3.3V/5V/12V）的降压型转换器，双管共阴结构便于双相并联或交错式设计，增强电流处理能力与热分布均匀性。 - 光伏逆变器与储能系统：在MPPT控制器或电池充放电回路中，承担高频整流与反向阻断功能，60V耐压满足常见电池组电压等级（如48V系统）。 - LED 驱动电源：用于恒流驱动电路的续流/整流路径，兼顾高可靠性与低热耗。 该器件具备无反向恢复电荷、软恢复特性及AEC-Q101兼容（部分批次），亦适用于车载充电机（OBC）等对EMI和可靠性要求较高的汽车电子辅助电源模块。需注意其结温上限为175°C，建议配合合理PCB铜箔散热设计使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 30A 60V TO-262AA |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

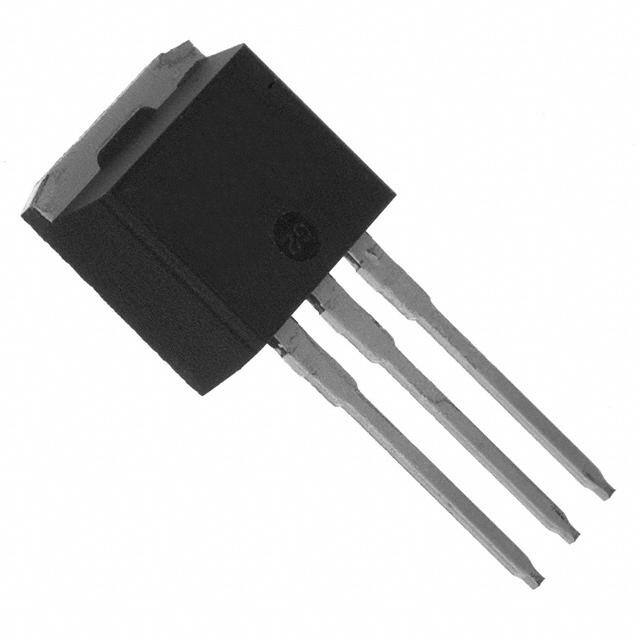

| 产品图片 | |
| 产品型号 | VIT30L60C-E3/4W |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | * |
| 不同If时的电压-正向(Vf) | 600mV @ 15A |
| 不同 Vr时的电流-反向漏电流 | 4mA @ 60V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 供应商器件封装 | TO-262AA |
| 其它名称 | VIT30L60C-E3/4WGI |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-263-4，D²Pak（3 引线+接片），TO-263AA |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 60V |
| 电流-平均整流(Io)（每二极管） | 15A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
