Datasheet下载- 型号： VESD12A1A-HD1-GS08
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VESD12A1A-HD1-GS08由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VESD12A1A-HD1-GS08价格参考。VishayVESD12A1A-HD1-GS08封装/规格：未分类， 暂无。您可以下载VESD12A1A-HD1-GS08参考资料、Datasheet数据手册功能说明书，资料中有VESD12A1A-HD1-GS08 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 VESD12A1A-HD1-GS08 是一款瞬态电压抑制（TVS）二极管，主要用于保护电子电路免受静电放电（ESD）、浪涌电压和其他瞬态干扰的损害。该器件额定工作电压为12V，钳位电压低，响应速度快，可有效吸收高达30kV的空气放电和接触放电ESD事件。 其典型应用场景包括便携式消费类电子产品，如智能手机、平板电脑、笔记本电脑和可穿戴设备，用于保护敏感的USB接口、音频端口、HDMI端口等高速数据线路。此外，也适用于工业控制设备、通信模块和家用电器中的信号线保护。 由于采用紧凑型表面贴装封装（如DFN1006），VESD12A1A-HD1-GS08 占用空间小，适合高密度PCB布局，同时具备低电容特性（通常小于1pF），确保对高速信号完整性影响极小。其符合IEC 61000-4-2 Level 4 和 IEC 61000-4-5 等国际电磁兼容标准，广泛应用于对可靠性和稳定性要求较高的终端环境。 总之，该TVS二极管适用于需要高效ESD防护、小型化设计和高性能信号保护的各类电子系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 12VWM 24VC 2LLP |
| 产品分类 | TVS - 二极管 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

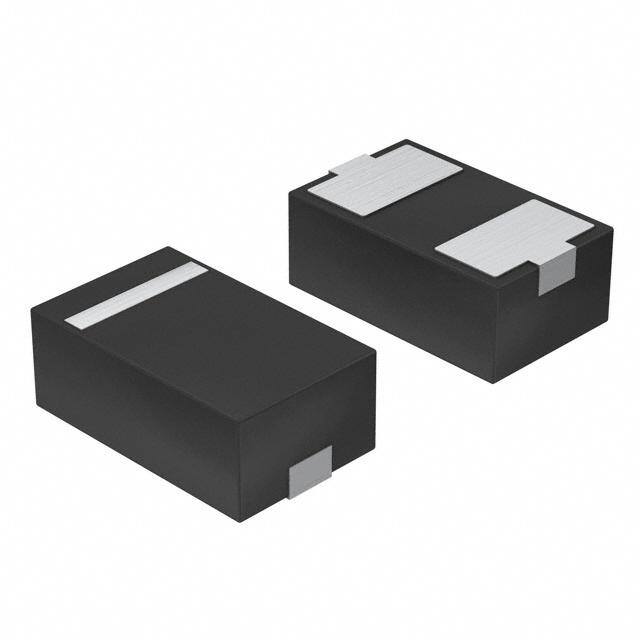

| 产品图片 | |
| 产品型号 | VESD12A1A-HD1-GS08 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | 54pF @ 1MHz |
| 供应商器件封装 | LLP1006-2L |
| 功率-峰值脉冲 | 200W |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOD-882 |
| 工作温度 | -40°C ~ 125°C |
| 应用 | 通用 |
| 标准包装 | 8,000 |
| 电压-击穿（最小值） | 13.5V |
| 电压-反向关态（典型值） | 12V （最小值） |
| 电压-箝位（最大值）@Ipp | 24V |
| 电流-峰值脉冲(10/1000µs) | 8A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
