Datasheet下载- 型号： VESD08-02V-G-08
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VESD08-02V-G-08由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VESD08-02V-G-08价格参考。VishayVESD08-02V-G-08封装/规格：未分类， 暂无。您可以下载VESD08-02V-G-08参考资料、Datasheet数据手册功能说明书，资料中有VESD08-02V-G-08 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 VESD08-02V-G-08 是一款低电容、双路双向TVS（瞬态电压抑制）二极管阵列，专为高速数据线和敏感电子电路的静电放电（ESD）保护而设计。其主要应用场景包括： 1. 便携式电子设备：广泛用于智能手机、平板电脑、笔记本电脑等设备中，保护USB接口（如USB 2.0）、HDMI、音频插孔等高速信号线路免受ESD损害。 2. 通信接口保护：适用于I²C、SPI、UART等低速至中速数据总线，防止因人体接触或环境静电导致的瞬态过压损坏。 3. 消费类电子产品：在数码相机、可穿戴设备（如智能手表）等人机交互频繁的产品中，用于按键、触控屏排线等位置的ESD防护。 4. 工业控制与汽车电子：可用于车载信息娱乐系统、传感器接口等对可靠性要求较高的场景，提供高达±30kV的空气和接触ESD保护（符合IEC 61000-4-2标准）。 该器件采用小型化DFN封装（0806尺寸），占用PCB空间小，且具有低电容（典型值0.75pF），不影响高速信号完整性，适合高密度布局设计。工作温度范围宽（-40°C 至 +125°C），适应严苛环境。总体而言，VESD08-02V-G-08是一款高性能ESD保护解决方案，特别适用于需要微型化、低干扰和高可靠性的现代电子系统。
| 参数 | 数值 |
| 产品目录 | 电路保护电路保护 |
| 描述 | TVS DIODE 8VWM 30VC SOD523ESD 抑制器 8.0 Volt 4.0 Amp |
| 产品分类 | TVS - 二极管ESD 抑制器 |
| 品牌 | Vishay SemiconductorsVishay Semiconductor Diodes Division |
| 产品手册 | |

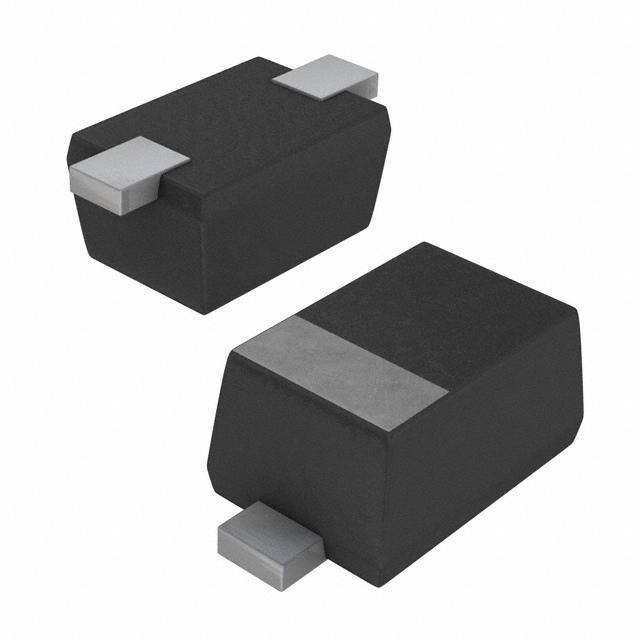

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Vishay Semiconductors VESD08-02V-G-08- |
| 数据手册 | |
| 产品型号 | VESD08-02V-G-08VESD08-02V-G-08 |
| 不同频率时的电容 | 35pF @ 1MHz |
| 产品种类 | ESD 抑制器 |
| 供应商器件封装 | SOD-523 |
| 其它名称 | VESD08-02V-G-08DKR |
| 击穿电压 | 9 V |
| 功率-峰值脉冲 | 120W |
| 包装 | Digi-Reel® |
| 单向通道 | - |
| 双向通道 | 1 |
| 商标 | Vishay Semiconductors |
| 安装类型 | 表面贴装 |
| 封装 | Reel |
| 封装/外壳 | SC-79，SOD-523 |
| 封装/箱体 | SOD-523 |
| 工作温度 | -40°C ~ 125°C （TJ） |
| 工作温度范围 | - 40 C to + 125 C |
| 应用 | 通用 |
| 标准包装 | 1 |
| 电压-击穿（最小值） | 9V |
| 电压-反向关态（典型值） | 8V （最小值） |
| 电压-箝位（最大值）@Ipp | 30V （标准） |
| 电容 | 35 pF |
| 电流-峰值脉冲(10/1000µs) | 4A （8/20µs） |
| 电源线路保护 | 无 |
| 端接类型 | SMD/SMT |
| 类型 | 齐纳 |
| 通道 | 1 Channel |
| 钳位电压 | 30 V |
