Datasheet下载- 型号： VCR60W392KGS
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VCR60W392KGS由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VCR60W392KGS价格参考。KemetVCR60W392KGS封装/规格：未分类， 暂无。您可以下载VCR60W392KGS参考资料、Datasheet数据手册功能说明书，资料中有VCR60W392KGS 详细功能的应用电路图电压和使用方法及教程。
KEMET VCR60W392KGS 是一款高压、高可靠性陶瓷电容器，属于VCR系列（Voltage Controlled Resistor / Voltage Controlled Resistor-like结构，实为高压多层陶瓷电容器MLCC），额定电压高达10 kV DC，容量为3.9 nF（392表示3.9×10² pF），容差±10%（K），采用径向引线封装（W后缀表宽温/高稳定性），符合MIL-PRF-123标准，具备优异的温度稳定性（C0G/NP0介质）、低损耗及抗脉冲能力。 典型应用场景包括： - 高压电源系统：如X射线发生器、激光驱动电源、静电除尘设备中的谐振与滤波环节； - 脉冲功率装置：雷达发射模块、粒子加速器、电磁脉冲（EMP）模拟器中用作储能与放电电容； - 工业与医疗设备：CT/MRI设备高压发生器、高压探头校准电路、绝缘耐压测试仪的分压与耦合网络； - 航空航天与国防：军用雷达、电子对抗（ECM）系统中需耐受极端温度（–55°C～+125°C）、振动及高可靠性要求的高压旁路与DC链路支撑电容。 该器件不适用于普通消费类低压电路，其设计核心是高压稳定性与长期可靠性，而非高频低感特性。选型时需重点关注PCB爬电距离、焊接应力控制及高压安全间距规范。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 3900PF 4KV 10% RADIAL |
| 产品分类 | 陶瓷电容器 |
| 品牌 | Kemet |
| 数据手册 | http://www.kemet.com/Lists/ProductCatalog/Attachments/45/F3106.pdf#page=23 |

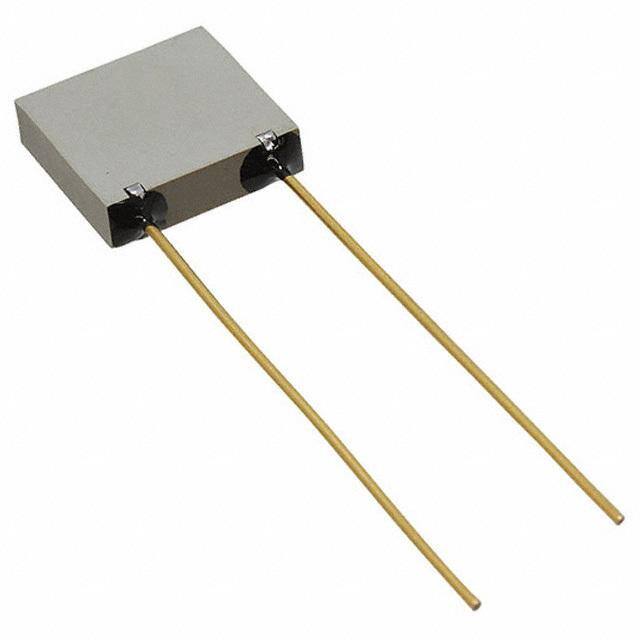

| 产品图片 |
|
| 产品型号 | VCR60W392KGS |
| PCN设计/规格 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VCR |
| 其它名称 | 399-8889 |
| 包装 | 散装 |
| 厚度（最大值） | - |
| 大小/尺寸 | 0.550" 长 x 0.375" 宽（13.97mm x 9.52mm） |
| 安装类型 | 通孔 |
| 容差 | ±10% |
| 封装/外壳 | 径向 |
| 工作温度 | -55°C ~ 200°C |
| 应用 | 通用 |
| 引线形式 | 直形 |
| 引线间距 | 0.400"（10.16mm） |
| 标准包装 | 10 |
| 温度系数 | C0G，NP0 |
| 特性 | 高温 |
| 电压-额定 | 4000V（4kV） |
| 电容 | 3900pF |
| 等级 | - |
| 高度-安装（最大值） | 0.600"（15.24mm） |
