Datasheet下载- 型号： UNR321300L
- 制造商： Panasonic Corporation
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供UNR321300L由Panasonic Corporation设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 UNR321300L价格参考。Panasonic CorporationUNR321300L封装/规格：未分类， 暂无。您可以下载UNR321300L参考资料、Datasheet数据手册功能说明书，资料中有UNR321300L 详细功能的应用电路图电压和使用方法及教程。
UNR321300L 是松下（Panasonic Electronic Components）推出的预偏置NPN型双极晶体管（BRT），内置基极-发射极与基极-集电极电阻网络，简化外围电路设计。其典型应用场景包括： • 低功耗开关控制：广泛用于便携式设备（如智能手机、TWS耳机、可穿戴设备）中的LED驱动、蜂鸣器控制、小功率继电器/负载开关等，利用其低输入驱动电流（IB ≈ 0.5–1 mA即可饱和导通）和快速开关特性（tON/tOFF 约数十纳秒）。 • 数字逻辑电平接口：作为微控制器（MCU）GPIO的缓冲/电平转换器件，将3.3 V或1.8 V逻辑信号可靠驱动至5 V负载，避免MCU引脚过载。 • 传感器信号调理前端：在红外接收模块、霍尔开关、光电耦合器输出端等场景中，用作信号整形与电流放大，提升抗干扰能力。 • 电池供电系统保护电路：配合检测电路实现过流/欠压指示或自动关断功能，得益于其低饱和压降（VCE(sat) ≤ 0.15 V @ IC = 10 mA）和高直流电流增益（hFE ≈ 30–100，含内建电阻比），功耗低、温升小。 该器件采用超小型SOT-323（SC-70）封装，尺寸仅2.0 × 2.1 × 0.9 mm，适合高密度PCB布局；工作温度范围-55℃～+150℃，满足工业及消费类严苛环境需求。注意：不可替代通用BJT用于线性放大，因其内部电阻固定，仅适用于开关模式应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 100MW SSSMINI3 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | Panasonic Electronic Components |
| 数据手册 | http://industrial.panasonic.com/www-cgi/jvcr13pz.cgi?E+SC+4+BFA7001+UNR3213+8+WW |

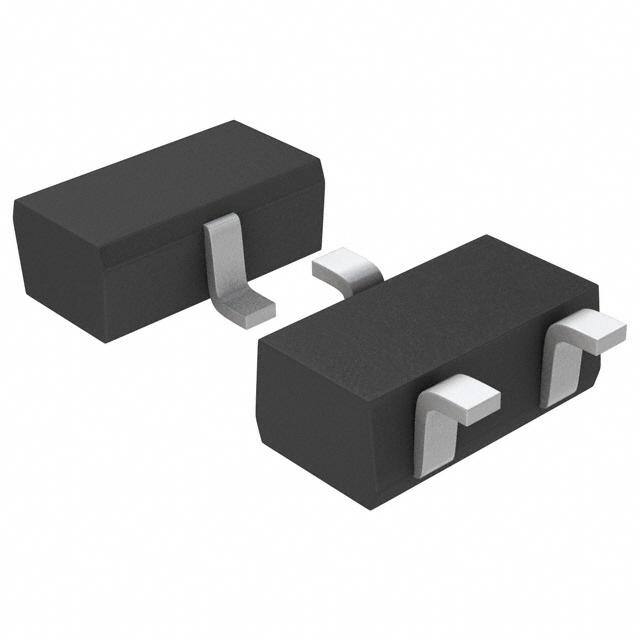

| 产品图片 |
|
| 产品型号 | UNR321300L |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 250mV @ 300µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 80 @ 5mA，10V |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | SSS迷你型3-F1 |
| 其它名称 | UNR321300LCT |
| 功率-最大值 | 100mW |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-723 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 1 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 500nA |
| 电阻器-发射极基底(R2)(Ω) | 47k |
| 电阻器-基底(R1)(Ω) | 47k |
| 频率-跃迁 | 150MHz |
