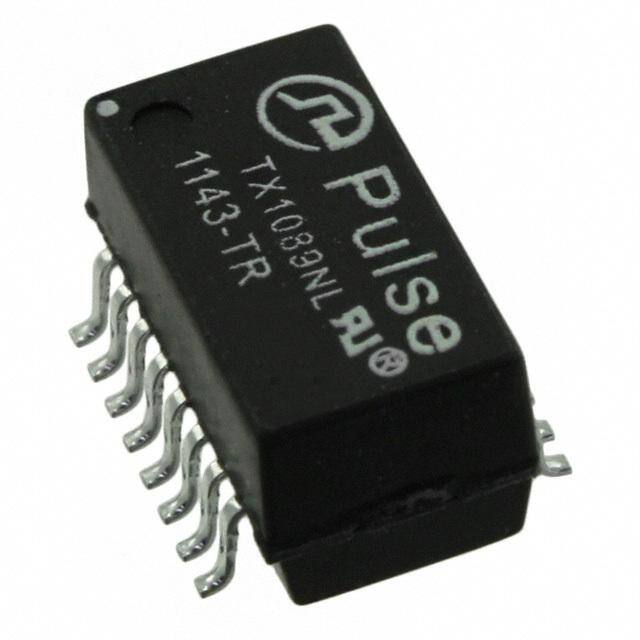

Datasheet下载- 型号： TX1089NL
- 制造商： Pulse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供TX1089NL由Pulse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 TX1089NL价格参考。PulseTX1089NL封装/规格：未分类， 暂无。您可以下载TX1089NL参考资料、Datasheet数据手册功能说明书，资料中有TX1089NL 详细功能的应用电路图电压和使用方法及教程。
Pulse Electronics Network的脉冲变压器型号TX1089NL主要应用于以太网通信接口中，常用于10/100BASE-TX以太网物理层（PHY）信号隔离与传输。其典型应用场景包括网络设备如交换机、路由器、网络接口卡（NIC）、工业控制设备、IP摄像头、网络电话（VoIP）、家用和商用宽带接入设备等。 TX1089NL集成了脉冲变压器和磁性元件，具备良好的信号完整性与电磁兼容性（EMC），能够有效实现数据信号的耦合与直流隔离，同时抑制共模噪声，提升系统抗干扰能力与通信稳定性。该器件采用表面贴装封装（SMD），便于自动化生产，适用于高密度PCB布局。 由于其符合IEEE 802.3以太网标准，并支持高速差分信号传输，TX1089NL广泛用于需要可靠、低功耗、小型化网络接口设计的场合，尤其适合对空间和性能要求较高的消费类电子与工业级产品。
| 参数 | 数值 |
| 产品目录 | 变压器无源元件 |
| 描述 | XFRMR 1CT:1CT/1CT:1CT 1.2/1.2MH变压器音频和信号 COMMON MODE CHOKE |
| E.T. | - |
| 产品分类 | 脉冲变压器变压器音频和信号 |
| 品牌 | Pulse |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Pulse TX1089NL- |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | TX1089NL |
| 产品 | T1/CEPT/ISDN-PRI Transformers |
| 产品种类 | 变压器音频和信号 |
| 产品类型 | Transformers |
| 其它名称 | 553-1668-5 |
| 初级线圈电阻 | 1 Ohms |
| 初级线圈阻抗 | 1 Ohms CT |
| 匝数比-初级:次级 | 1CT : 1CT，1CT : 1CT |
| 变压器类型 | T1/E1（双路） |
| 商标 | Pulse |
| 大小/尺寸 | 12.83mm 长x 7.11mm 宽 |
| 安装类型 | 表面贴装 |
| 宽度 | 7.11 mm |
| 尺寸 | 12.83 mm L x 7.11 mm W x 6.22 mm H |
| 工作温度范围 | - 40 C to + 85 C |
| 工厂包装数量 | 40 |
| 最大直流电阻 | 700 mOhms |
| 标准包装 | 40 |
| 次级线圈电阻 | 1 Ohms |
| 次级线圈阻抗 | 1 Ohms CT |
| 电感 | 1.2 mH, 1.2 mH |
| 端接类型 | SMD/SMT |
| 类型 | T1/CEPT/ISDN-PRI Transformers |
| 绝缘电压 | 1.5 kV |
| 长度 | 12.83 mm |
| 高度 | 6.22 mm |
| 高度-安装（最大值） | 6.22mm |
