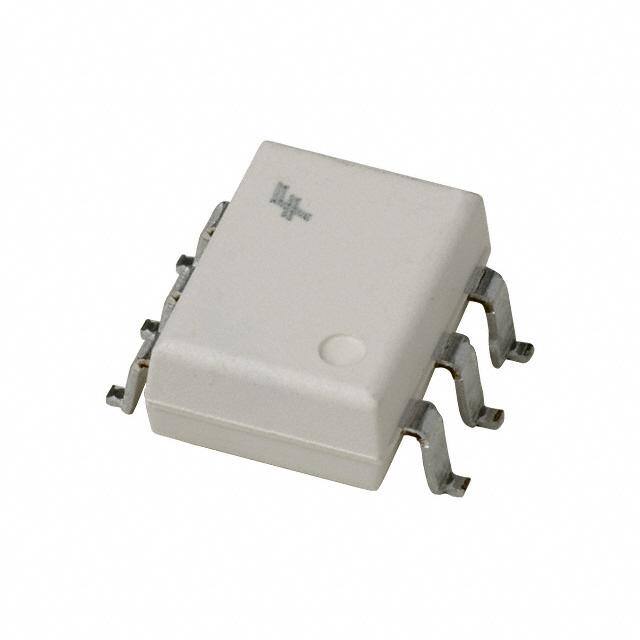

Datasheet下载- 型号： TIL117SR2M
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供TIL117SR2M由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 TIL117SR2M价格参考。Fairchild SemiconductorTIL117SR2M封装/规格：未分类， 暂无。您可以下载TIL117SR2M参考资料、Datasheet数据手册功能说明书，资料中有TIL117SR2M 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的TIL117SR2M是一款光隔离器（光电耦合器），属于光隔离器 - 晶体管、光电输出类别。其主要功能是通过光信号实现输入与输出之间的电气隔离，从而保护电路免受噪声干扰或高电压的影响。以下是该型号的应用场景： 1. 工业自动化 - PLC（可编程逻辑控制器）：用于输入/输出信号的隔离，确保控制信号的稳定性和安全性。 - 传感器接口：在工业传感器中，将模拟或数字信号与主控系统隔离，防止电磁干扰。 - 电机驱动器：隔离驱动信号，避免大电流对控制电路的干扰。 2. 通信设备 - 数据传输：在长距离或嘈杂环境下的信号传输中，提供电气隔离以减少噪声影响。 - 串行通信接口：如RS-232、RS-485等接口中，实现设备间的信号隔离，提高通信可靠性。 3. 电力电子 - 电源管理：在开关电源（SMPS）或DC-DC转换器中，隔离反馈信号以确保系统的稳定性。 - 逆变器控制：在光伏逆变器或UPS（不间断电源）中，隔离控制信号和功率级电路，防止高压对控制电路的损害。 4. 医疗设备 - 患者监护仪：在心电图（ECG）、血压监测等设备中，隔离患者信号与主系统，确保患者安全。 - 诊断仪器：在需要高精度信号处理的设备中，提供可靠的电气隔离。 5. 汽车电子 - 车载通信系统：在CAN总线或其他车载网络中，实现节点间的信号隔离。 - 发动机控制单元（ECU）：隔离传感器信号与控制模块，提高抗干扰能力。 6. 消费类电子产品 - 家用电器：如洗衣机、空调等设备中，隔离控制信号与功率电路，提升系统可靠性。 - 音频设备：在音频放大器或混音器中，隔离信号源以减少噪声干扰。 特点总结 TIL117SR2M具有较高的共模抑制能力和抗噪性能，适合需要高可靠性和安全性的应用场景。其光电晶体管输出设计能够与后续电路轻松集成，适用于低速至中速信号隔离需求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 7.5KV TRANS W/BASE 6SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | TIL117SR2M |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 2µs， 2µs |
| 供应商器件封装 | 6-SMD |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD，鸥翼型 |
| 工作温度 | -40°C ~ 100°C |
| 打开/关闭时间（典型值） | 10µs， 10µs （最小值） |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 7500Vpk |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | - |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 50% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
