Datasheet下载- 型号： T103STDCBE
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供T103STDCBE由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 T103STDCBE价格参考。C&K ComponentsT103STDCBE封装/规格：未分类， 暂无。您可以下载T103STDCBE参考资料、Datasheet数据手册功能说明书，资料中有T103STDCBE 详细功能的应用电路图电压和使用方法及教程。

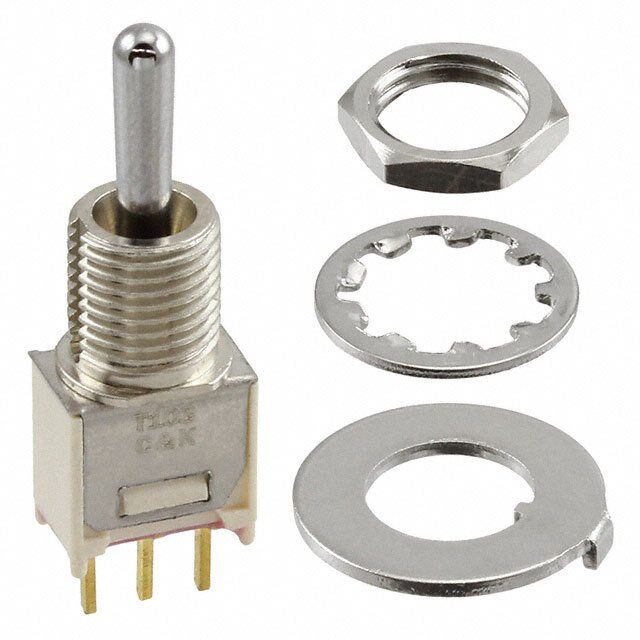

C&K Components的T103STDCBE是一款超小型、密封型（IP67防护等级）、直角安装的SPDT拨动开关，带触点镀金（提高接触可靠性）和直流额定值（最大1A @ 30VDC）。其典型应用场景包括： - 工业控制设备：用于面板模式选择、测试/运行切换、复位或本地/远程操作切换，得益于IP67密封性，适用于有粉尘、潮湿或轻度溅水环境（如PLC机柜、HMI面板）； - 医疗电子设备：在便携式监护仪、输液泵等需高可靠性和低触点电阻（≤50mΩ）的设备中，用作电源启停、功能模式切换； - 通信与网络设备：在交换机、基站模块或光模块测试治具中，作为配置跳线替代方案，实现硬件级状态设置； - 仪器仪表与测试设备：在手持式万用表、校准源等产品中，用于量程/功能切换，满足频繁操作与长寿命（≥10,000次机械寿命）要求； - 汽车电子测试工装：在车载ECU老化测试台中，作为手动控制信号输入开关（因仅支持DC，不直接用于车辆主电路）。 注意：该型号为非照明式、无锁扣设计（瞬时动作），不适用于交流主电源或高电流负载场景。实际应用需配合PCB直插安装，并注意焊接温度控制以保护密封结构。
| 参数 | 数值 |
| 产品目录 | 开关机电产品 |
| 描述 | SWITCH TOGGLE SPDT 0.4VA 20V拨动开关 Toggle SPDT On-Off-On |
| 产品分类 | 拨动开关开关 |
| 品牌 | C&K Components |
| 产品手册 | http://www.ck-components.com/14429/ttoggle_31aug10.pdf/ |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 拨动开关,C&K Components T103STDCBET |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | http://www.ck-components.com/14429/ttoggle_25apr11.pdf/ |
| 产品型号 | T103STDCBE |
| 产品种类 | 拨动开关 |
| 侵入防护 | - |
| 功率额定值 | 0.4 VA |
| 包装 | 散装 |
| 商标 | C&K Components |
| 安装类型 | 面板安装 |
| 安装风格 | Through Hole |
| 工作温度 | -30°C ~ 85°C |
| 工厂包装数量 | 1 |
| 开关功能 | ON - OFF - ON |
| 执行器 | Paddle |
| 标准包装 | 1 |
| 照明 | 不发光 |
| 照明电压（标称值） | - |
| 照明类型，颜色 | - |
| 特性 | 环氧树脂密封端子 |
| 电压额定值AC | 20 V |
| 电压额定值DC | 20 V |
| 电气寿命 | 30,000 次循环 |
| 电路 | 单刀双掷 |
| 端子密封 | Sealed |
| 端子类型 | PC 引脚 |
| 端接类型 | Solder Pin |
| 系列 | T |
| 致动器材料 | 黄铜，镀铬 |
| 致动器类型 | 标准圆形 |
| 致动器长度 | 8.38mm |
| 衬套大小 | 1/4-40 |
| 衬套螺纹 | 1/4-40 |
| 触点形式 | SPDT |
| 触点电镀 | Gold |
| 面板开口尺寸 | 圆形 - 6.35mm 直径 |
| 额定电压-AC | 20V |
| 额定电压-DC | 20V |
| 额定电流 | 0.4VA（AC/DC） |
