Datasheet下载- 型号： Si8641BA-B-IU
- 制造商： Silicon Laboratories
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供Si8641BA-B-IU由Silicon Laboratories设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 Si8641BA-B-IU价格参考。Silicon LaboratoriesSi8641BA-B-IU封装/规格：数字隔离器， 通用 数字隔离器 1000Vrms 4 通道 150Mbps 35kV/µs CMTI 16-SSOP（0.154"，3.90mm 宽）。您可以下载Si8641BA-B-IU参考资料、Datasheet数据手册功能说明书，资料中有Si8641BA-B-IU 详细功能的应用电路图电压和使用方法及教程。
Silicon Labs的数字隔离器型号SI8641BA-B-IU是一款高性能、低功耗的数字隔离器件，广泛应用于需要电气隔离和高速数据传输的场景。以下是该型号的主要应用场景： 1. 工业自动化 - 在工业自动化系统中，SI8641BA-B-IU用于隔离传感器信号、控制信号以及通信接口（如RS-485或CAN总线）。它能够有效防止噪声干扰和地电位差引起的损坏，确保系统的稳定性和可靠性。 - 应用实例：PLC控制器、伺服驱动器、变频器等。 2. 电机控制 - 该器件适用于电机驱动系统中的隔离反馈信号（如电流检测或位置反馈）和栅极驱动信号。其高共模瞬态抗扰度（CMTI）特性使其能够在高频开关环境中保持稳定工作。 - 应用实例：交流感应电机、无刷直流电机（BLDC）控制系统。 3. 电源管理 - 在开关电源（SMPS）、DC-DC转换器和光伏逆变器中，SI8641BA-B-IU可用于隔离初级侧与次级侧之间的通信信号，例如PWM信号或故障反馈信号。 - 应用实例：隔离式DC-DC模块、太阳能微逆变器。 4. 医疗设备 - 医疗设备对安全性和可靠性要求极高，SI8641BA-B-IU提供符合UL、VDE和CSA标准的增强型隔离等级（高达5kVrms），适用于患者监护仪、超声波设备和其他需要电气隔离的应用。 - 应用实例：心电图机（ECG）、血压监测仪。 5. 通信系统 - 在通信基础设施中，该器件可用于隔离网络接口卡（NIC）或其他高速通信链路中的数据流，避免因电压差异导致的系统故障。 - 应用实例：光纤调制解调器、以太网供电（PoE）设备。 6. 汽车电子 - 在电动汽车（EV）和混合动力汽车（HEV）中，SI8641BA-B-IU可用于电池管理系统（BMS）、车载充电器（OBC）和逆变器模块中的信号隔离，确保高压环境下的安全性。 - 应用实例：高压电池监控、牵引逆变器。 总结 SI8641BA-B-IU凭借其卓越的性能指标（如高达150 Mbps的数据速率、低传播延迟和高可靠性），成为多种高要求应用的理想选择。无论是工业、医疗还是汽车领域，这款数字隔离器都能为设计工程师提供高效、可靠的解决方案。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | IC ISOLATOR 4CH 1KV 16QSOP数字隔离器 Quad Ch 1kV Isolator 150M 3/1 |
| 产品分类 | 数字隔离器集成电路 - IC |
| 品牌 | Silicon LabsSilicon Laboratories Inc |
| 产品手册 | |

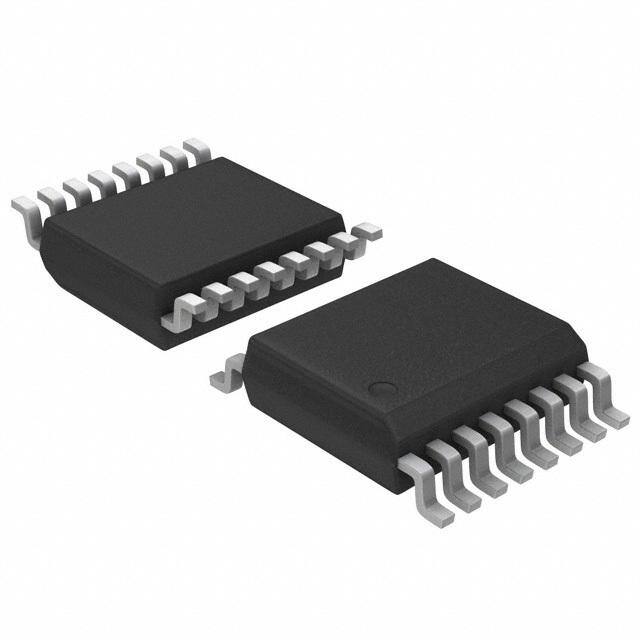

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 接口 IC,数字隔离器,Silicon Labs Si8641BA-B-IU- |
| 数据手册 | |
| 产品型号 | SI8641BA-B-IUSi8641BA-B-IU |
| 上升/下降时间（典型值） | 2.5ns， 2.5ns |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26083 |
| 产品种类 | 数字隔离器 |
| 传播延迟tpLH/tpHL（最大值） | 13ns， 13ns |
| 传播延迟时间 | 10 ns |
| 供应商器件封装 | 16-QSOP |
| 共模瞬态抗扰度（最小值） | 35kV/µs |
| 其它名称 | 336-2086-5 |
| 功率耗散 | 275 mW |
| 包装 | 管件 |
| 单位重量 | 50 mg |
| 商标 | Silicon Labs |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 16-SSOP（0.154"，3.90mm 宽） |
| 封装/箱体 | QSOP-16 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 96 |
| 技术 | 容性耦合 |
| 数据速率 | 150Mbps |
| 最大工作温度 | + 125 C |
| 最大数据速率 | 150 Mb/s |
| 最小工作温度 | - 40 C |
| 标准包装 | 96 |
| 电压-电源 | 2.5 V ~ 5.5 V |
| 电压-隔离 | 1000Vrms |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 2.5 V |
| 电源电流 | 7.3 mA, 14.3 mA |
| 类型 | 通用General Purpose |
| 系列 | Si8641BA |
| 绝缘电压 | 1 kVrms |
| 脉宽失真（最大） | 4.5ns |
| 输入-输入侧1/输入侧2 | 3/1 |
| 通道数 | 4 |
| 通道数量 | 4 Channel |
| 通道类型 | 单向 |
| 配用 | /product-detail/zh/ISOVOLT55-KIT/336-2154-ND/2720679/product-detail/zh/ISOVOLT35-KIT/336-2155-ND/2720678 |
| 隔离式电源 | 无 |
