Datasheet下载- 型号： SY10E107JZ
- 制造商： Micrel
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SY10E107JZ由Micrel设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SY10E107JZ价格参考。MicrelSY10E107JZ封装/规格：未分类， 暂无。您可以下载SY10E107JZ参考资料、Datasheet数据手册功能说明书，资料中有SY10E107JZ 详细功能的应用电路图电压和使用方法及教程。
SY10E107JZ 是 Microchip Technology（原Synopsys旗下高速逻辑产品线，后经收购整合）推出的高性能ECL（发射极耦合逻辑）多功能可配置逻辑器件，属于10E系列，采用SOIC-16封装。其核心特点为：双独立2输入逻辑门（每通道可配置为AND、OR、NAND、NOR、XOR、XNOR等），支持差分ECL电平（VEE = −4.5V），典型传播延迟低至0.7 ns，工作频率可达GHz级。 主要应用场景包括： 1. 高速数字系统时序控制：如通信设备（SONET/SDH、ATM交换机）中的时钟选通、状态同步与握手信号生成； 2. FPGA/CPLD外围逻辑增强：弥补可编程器件在超低延迟路径上的不足，用于关键数据通路的实时组合逻辑（如地址译码、中断仲裁、协议校验逻辑）； 3. 测试与测量设备：在高速示波器、误码仪中实现精确脉冲整形、边沿触发合成及多路信号动态路由； 4. 军用/航天高可靠性系统：利用ECL固有的抗噪声强、温度稳定性好特性，用于雷达信号处理前端的时序逻辑重构； 5. 老一代ECL系统升级与兼容设计：作为引脚兼容替代方案，用于维护升级基于MC10E/100E系列的遗留系统。 需注意：该器件为负电源供电（VCC = GND, VEE = −4.5V），设计时须配套ECL电平匹配与终端电阻（通常50Ω下拉至VEE），不适用于LVTTL/LVCMOS系统直连。当前已属成熟停产型号（NRND），新设计建议评估Microchip新一代SiGe或LVDS兼容替代品。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC GATE XOR/XNOR QUINT 28-PLCC逻辑门 Quint 2-input XOR/XNOR Gate (Lead Free) |
| 产品分类 | 逻辑 - 栅极和逆变器 - 多功能，可配置集成电路 - IC |
| 品牌 | Micrel |
| 产品手册 | |

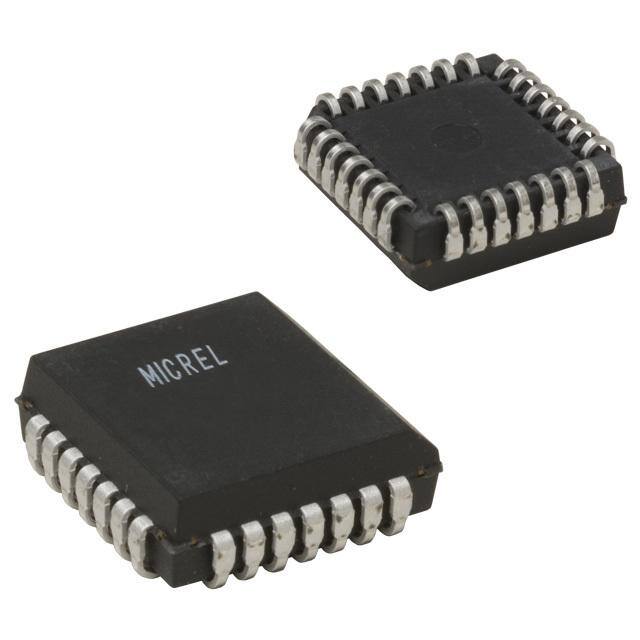

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,逻辑门,Micrel SY10E107JZ10E |
| 数据手册 | |
| 产品型号 | SY10E107JZ |
| 产品 | MUX Gates |
| 产品目录页面 | |
| 产品种类 | 逻辑门 |
| 传播延迟时间 | 410 ps |
| 供应商器件封装 | 28-PLCC |
| 其它名称 | 576-2485 |
| 包装 | 管件 |
| 商标 | Micrel |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 28-LCC（J 形引线） |
| 封装/箱体 | PLCC-28 |
| 工作温度 | 0°C ~ 85°C |
| 工作温度范围 | - 40 C to + 85 C |
| 工厂包装数量 | 38 |
| 施密特触发器输入 | 无 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 栅极数量 | 5 Gate |
| 标准包装 | 38 |
| 电压-电源 | 4.2 V ~ 5.5 V |
| 电流-输出高，低 | - |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.2 V |
| 电路数 | 5 |
| 系列 | SY10/100E107 |
| 输入/输出线数量 | 2 / 1 |
| 输入数 | 10 输入（2，2，2，2，2） |
| 输入线路数量 | 2 |
| 输出类型 | 差分 |
| 输出线路数量 | 1 |
| 逻辑类型 | 异或/异或非门 |
| 逻辑系列 | 10E |
