Datasheet下载- 型号： STL11N4LLF5
- 制造商： STMicroelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供STL11N4LLF5由STMicroelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 STL11N4LLF5价格参考。STMicroelectronicsSTL11N4LLF5封装/规格：未分类， 暂无。您可以下载STL11N4LLF5参考资料、Datasheet数据手册功能说明书，资料中有STL11N4LLF5 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | MOSFET N-CH 40V 11A POWERFLATMOSFET N-Ch 40 V 9.1 mOhm 15 A STripFET V |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 15 A |
| Id-连续漏极电流 | 15 A |
| 品牌 | STMicroelectronics |
| 产品手册 | |

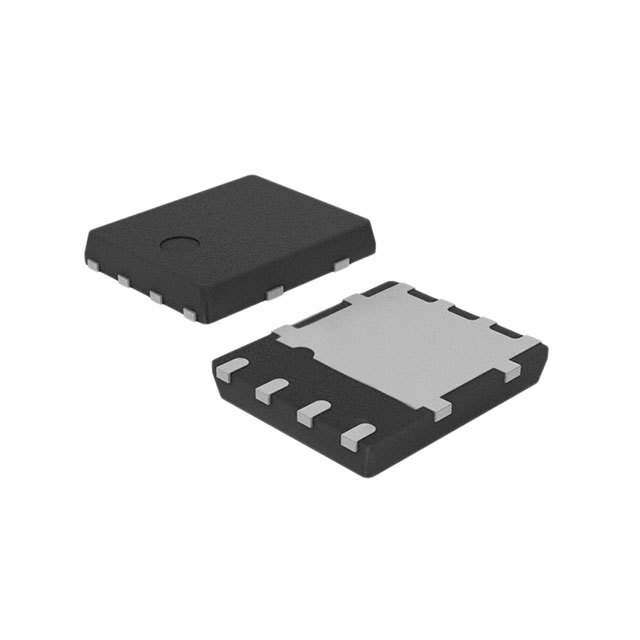

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,STMicroelectronics STL11N4LLF5STripFET™ V |
| 数据手册 | |
| 产品型号 | STL11N4LLF5 |
| Pd-PowerDissipation | 50 W |
| Pd-功率耗散 | 50 W |
| Qg-GateCharge | 12.9 nC |
| Qg-栅极电荷 | 12.9 nC |
| RdsOn-Drain-SourceResistance | 9.7 Ohms |
| RdsOn-漏源导通电阻 | 9.7 Ohms |
| Vds-Drain-SourceBreakdownVoltage | 40 V |
| Vds-漏源极击穿电压 | 40 V |
| Vgs-Gate-SourceBreakdownVoltage | 20 V |
| Vgs-栅源极击穿电压 | 20 V |
| Vgsth-Gate-SourceThresholdVoltage | 1 V to 2.5 V |
| Vgsth-栅源极阈值电压 | 1 V to 2.5 V |
| 上升时间 | 42 ns |
| 下降时间 | 5.2 ns |
| 不同Id时的Vgs(th)（最大值） | 2.5V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 1570pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 12.9nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 9.7 毫欧 @ 5.5A， 10V |
| 产品种类 | MOSFET |
| 供应商器件封装 | PowerFlat™（3.3x3.3） |
| 其它名称 | 497-13650-1 |
| 其它有关文件 | http://www.st.com/web/catalog/sense_power/FM100/CL824/SC1164/PF255593?referrer=70071840 |
| 典型关闭延迟时间 | 37 ns |
| 功率-最大值 | 50W |
| 包装 | 剪切带 （CT） |
| 商标 | STMicroelectronics |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 8-PowerVDFN |
| 封装/箱体 | PowerFLAT-8 3.3x3.3 |
| 工厂包装数量 | 3000 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 漏源极电压(Vdss) | 40V |
| 电流-连续漏极(Id)（25°C时） | 11A （Tpcb） |
| 系列 | STL11N4LLF5 |
| 配置 | Single |
