Datasheet下载- 型号： STF120NF10
- 制造商： STMicroelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供STF120NF10由STMicroelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 STF120NF10价格参考。STMicroelectronicsSTF120NF10封装/规格：未分类， 暂无。您可以下载STF120NF10参考资料、Datasheet数据手册功能说明书，资料中有STF120NF10 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| ChannelMode | Enhancement |
| 描述 | MOSFET N-CH 100V 41A TO-220FPMOSFET Nchannel 100 V 0.009 Ohm, 110 A, STripFET |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 41 A |
| Id-连续漏极电流 | 41 A |
| 品牌 | STMicroelectronics |
| 产品手册 | |

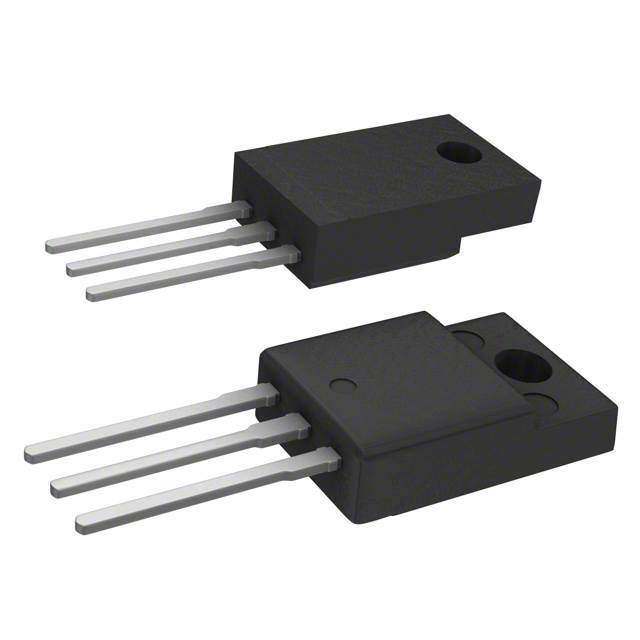

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,STMicroelectronics STF120NF10STripFET™ II |
| 数据手册 | |
| 产品型号 | STF120NF10 |
| Pd-PowerDissipation | 45 W |
| Pd-功率耗散 | 45 W |
| Qg-GateCharge | 172 nC |
| Qg-栅极电荷 | 172 nC |
| RdsOn-Drain-SourceResistance | 10.5 mOhms |
| RdsOn-漏源导通电阻 | 10.5 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 100 V |
| Vds-漏源极击穿电压 | 100 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 20 V |
| Vgs-栅源极击穿电压 | 20 V |
| 上升时间 | 90 ns |
| 下降时间 | 68 ns |
| 不同Id时的Vgs(th)（最大值） | 4V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 5200pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 233nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 10.5 毫欧 @ 60A，10V |
| 产品种类 | MOSFET |
| 供应商器件封装 | TO-220FP |
| 其它名称 | 497-12567-5 |
| 其它有关文件 | http://www.st.com/web/catalog/sense_power/FM100/CL824/SC1165/PF243134?referrer=70071840 |
| 典型关闭延迟时间 | 132 ns |
| 功率-最大值 | 45W |
| 包装 | 管件 |
| 商标 | STMicroelectronics |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 导通电阻 | 10.5 mOhms |
| 封装 | Tube |
| 封装/外壳 | TO-220-3 整包 |
| 封装/箱体 | TO-220FP-3 |
| 工厂包装数量 | 50 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 175 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 50 |
| 正向跨导-最小值 | 90 S |
| 汲极/源极击穿电压 | 100 V |
| 漏极连续电流 | 41 A |
| 漏源极电压(Vdss) | 100V |
| 电流-连续漏极(Id)（25°C时） | 41A （Tc） |
| 系列 | STF120NF10 |
| 通道模式 | Enhancement |
| 配置 | Single |
