Datasheet下载- 型号： SP0504BAATG
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SP0504BAATG由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SP0504BAATG价格参考。LittelfuseSP0504BAATG封装/规格：未分类， 暂无。您可以下载SP0504BAATG参考资料、Datasheet数据手册功能说明书，资料中有SP0504BAATG 详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的 SP0504BAATG 是一款瞬态电压抑制（TVS）二极管阵列，主要用于保护高速数据线路免受静电放电（ESD）、电快速瞬变（EFT）和其他过电压瞬态事件的损害。该器件采用微型封装，集成四个低电容TVS二极管，适用于对空间和信号完整性要求较高的应用场景。 SP0504BAATG 常用于便携式消费类电子产品，如智能手机、平板电脑、数码相机和USB接口设备，特别适合保护USB 2.0、HDMI、音频接口等高速信号线。其低电容特性（典型值小于1pF）确保了对高频信号传输的干扰最小，保持信号完整性。 此外，该器件也广泛应用于通信设备、可穿戴设备和工业控制模块中，为敏感的IC电路提供可靠防护。由于其响应速度快（通常在皮秒级），能有效钳制高达±15kV的空气放电和±8kV的接触放电（符合IEC 61000-4-2标准），保障系统稳定运行。 SP0504BAATG 符合RoHS环保要求，具备高可靠性与小型化优势，是现代电子设备中实现高效ESD保护的理想选择。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 5.5VWM 8.5VC TSSOP8 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Littelfuse Inc |
| 数据手册 | |

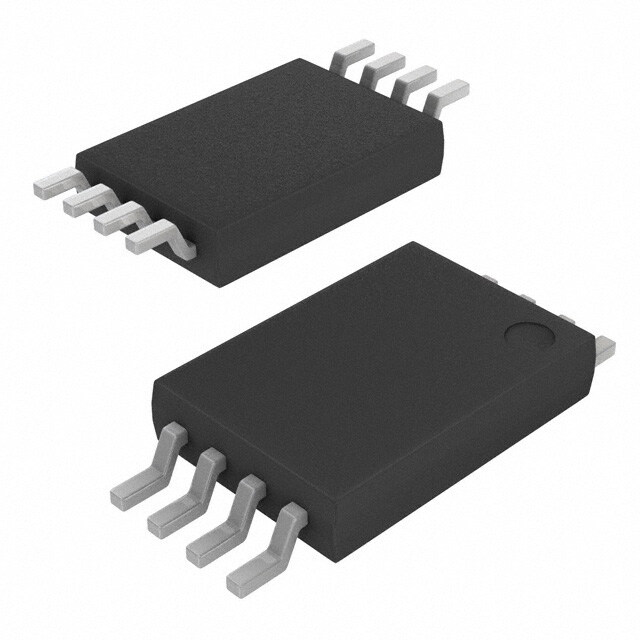

| 产品图片 |
|
| 产品型号 | SP0504BAATG |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SP05， SPA® |
| 不同频率时的电容 | - |
| 供应商器件封装 | 8-TSSOP |
| 其它名称 | F3440DKR |
| 功率-峰值脉冲 | - |
| 包装 | Digi-Reel® |
| 单向通道 | 4 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 标准包装 | 1 |
| 电压-击穿（最小值） | - |
| 电压-反向关态（典型值） | 5.5V（最小值） |
| 电压-箝位（最大值）@Ipp | 8.5V |
| 电流-峰值脉冲(10/1000µs) | - |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
