Datasheet下载- 型号： SN74LS623DW
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74LS623DW由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74LS623DW价格参考。Texas InstrumentsSN74LS623DW封装/规格：未分类， 暂无。您可以下载SN74LS623DW参考资料、Datasheet数据手册功能说明书，资料中有SN74LS623DW 详细功能的应用电路图电压和使用方法及教程。
SN74LS623DW 是德州仪器（Texas Instruments）推出的双路 8 位总线收发器（带三态输出），属于 TTL LS（低功耗肖特基）逻辑系列。其核心功能是实现双向数据传输与总线隔离，支持方向控制（DIR）和输出使能（OE）引脚。 典型应用场景包括： 1. 微处理器/微控制器系统总线扩展：在早期8位或16位系统（如Z80、8085、6502等）中，用作CPU与外设（RAM、ROM、I/O端口）之间的数据总线驱动与隔离，增强驱动能力并防止总线冲突； 2. 工业控制与嵌入式板级互连：在多模块背板系统中实现不同功能板卡间的数据双向通信，通过OE控制实现总线共享； 3. 电平转换与负载隔离：虽为5V TTL电平，但可缓冲驱动较长印制线或多个负载（扇出能力达20 LSTTL），提升噪声容限与信号完整性； 4. 教育与实验平台：常用于数字电路教学实验箱、FPGA/CPLD开发板的辅助接口逻辑，便于演示总线时序、三态控制及方向切换原理。 需注意：该器件为经典LS工艺，功耗与速度介于标准TTL与CMOS之间（tPD ≈ 15–20 ns），不适用于高速或低功耗现代设计，现多用于老设备维修、兼容性替代或教学场景。实际应用中须配合上拉/下拉电阻确保未使能时总线处于高阻态，避免悬空干扰。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC BUS TRANSCEIVER 8BIT 20SOIC |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

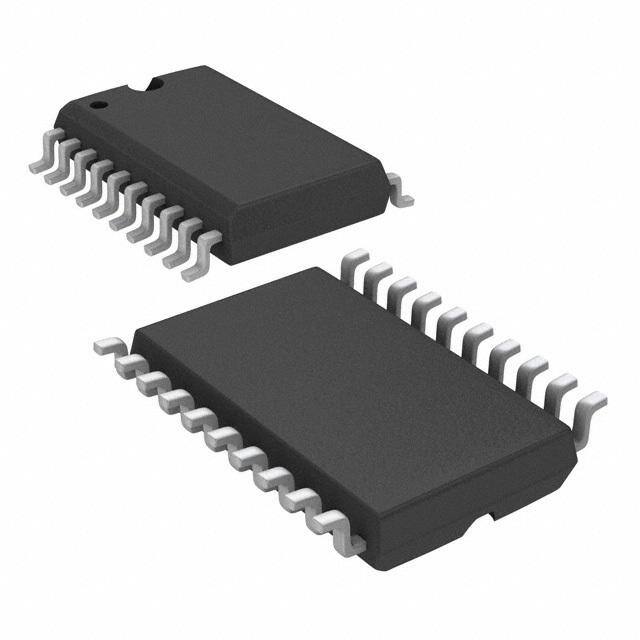

| 产品图片 |
|
| 产品型号 | SN74LS623DW |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LS |
| 供应商器件封装 | 20-SOIC |
| 元件数 | 1 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | 0°C ~ 70°C |
| 标准包装 | 25 |
| 每元件位数 | 8 |
| 电压-电源 | 4.75 V ~ 5.25 V |
| 电流-输出高，低 | 15mA，24mA |
| 逻辑类型 | 收发器，非反相 |
