Datasheet下载- 型号： SN74ALS804AN
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74ALS804AN由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74ALS804AN价格参考。Texas InstrumentsSN74ALS804AN封装/规格：未分类， 暂无。您可以下载SN74ALS804AN参考资料、Datasheet数据手册功能说明书，资料中有SN74ALS804AN 详细功能的应用电路图电压和使用方法及教程。
SN74ALS804AN 是德州仪器（Texas Instruments）推出的双路4输入NAND门逻辑器件，属于ALS（Advanced Low-power Schottky）系列，采用DIP-14封装（SN74ALS804AN）。其典型应用场景包括： - 数字系统基础逻辑控制：用于构建组合逻辑电路，如地址译码、使能控制、数据选通及总线仲裁等，常见于工业控制板、仪器仪表和嵌入式系统中。 - 老式计算机与通信设备：作为上世纪80–90年代TTL兼容系统的标准组件，广泛应用于早期PC主板、终端设备、调制解调器及程控交换机的板级逻辑扩展与信号整形。 - 电平转换与信号调理：利用其5V TTL电平兼容特性，在不同逻辑家族（如LS-TTL与标准TTL）间实现接口匹配与噪声抑制。 - 教育与实验平台：因引脚清晰、抗干扰性好、易于测试，常被高校电子类课程用作数字电路原理教学与面包板实验的核心器件。 需注意：该型号已停产（NRND），现多用于维修老旧设备或替代设计；新项目推荐选用TI的74LVC系列等现代低功耗CMOS替代方案。应用时须注意其典型传播延迟约10ns、驱动能力较强（IOL=24mA），但功耗高于后续CMOS系列。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC GATE NAND 6CH 2-INP 20-DIP逻辑门 Hex 2-Input NAND Driver |
| 产品分类 | 逻辑 - 栅极和逆变器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

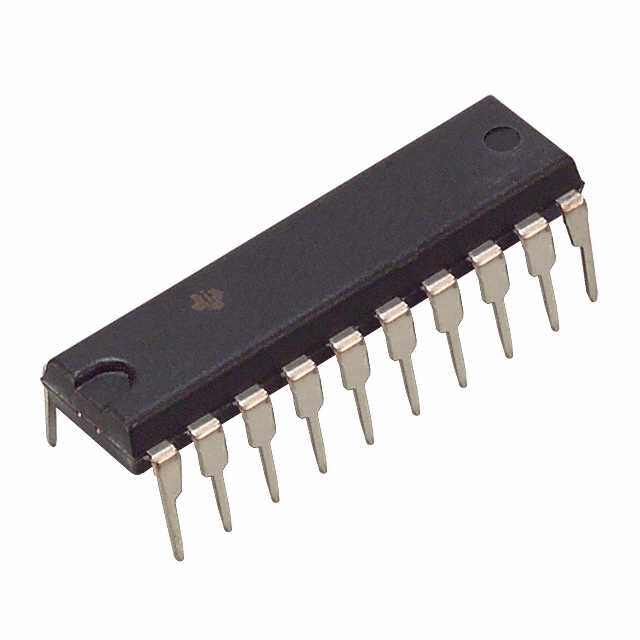

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,逻辑门,Texas Instruments SN74ALS804AN74ALS |
| 数据手册 | |
| 产品型号 | SN74ALS804AN |
| PCN设计/规格 | |
| 不同V、最大CL时的最大传播延迟 | 8ns @ 5V，50pF |
| 产品 | NAND |
| 产品种类 | 逻辑门 |
| 传播延迟时间 | 8 ns |
| 低电平输出电流 | 15 mA |
| 供应商器件封装 | 20-PDIP |
| 其它名称 | 296-5085-5 |
| 包装 | 管件 |
| 单位重量 | 1.199 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 20-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-20 |
| 工作温度 | 0°C ~ 70°C |
| 工作温度范围 | 0 C to + 70 C |
| 工厂包装数量 | 20 |
| 最大工作温度 | + 70 C |
| 最小工作温度 | 0 C |
| 栅极数量 | 6 Gate |
| 标准包装 | 20 |
| 特性 | - |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 15mA，24mA |
| 电流-静态（最大值） | - |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电路数 | 6 |
| 系列 | SN74ALS804A |
| 输入/输出线数量 | 2 / 1 |
| 输入数 | 2 |
| 输入线路数量 | 2 |
| 输出线路数量 | 1 |
| 逻辑电平-低 | 0.8V |
| 逻辑电平-高 | 2V |
| 逻辑类型 | 与非门 |
| 逻辑系列 | ALS |
| 高电平输出电流 | - 25 mA |
