Datasheet下载- 型号： SN74AHCT16244DGVR
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74AHCT16244DGVR由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74AHCT16244DGVR价格参考￥5.64-￥7.14。Texas InstrumentsSN74AHCT16244DGVR封装/规格：未分类， 暂无。您可以下载SN74AHCT16244DGVR参考资料、Datasheet数据手册功能说明书，资料中有SN74AHCT16244DGVR 详细功能的应用电路图电压和使用方法及教程。
SN74AHCT16244DGVR 是德州仪器（Texas Instruments）推出的16位同相缓冲器/驱动器（带三态输出），属于高速CMOS逻辑器件（AHCT系列），兼容TTL电平输入。其典型应用场景包括： - 总线驱动与隔离：在中等规模数字系统中，用作地址总线、数据总线或控制总线的驱动增强器，提升驱动能力（灌/拉电流达8mA），延长信号传输距离并减少负载效应。 - 电平转换与接口隔离：支持5V TTL输入兼容，输出为5V CMOS电平，常用于微控制器（如MSP430、C2000）、FPGA或ASIC与外部外围设备（如存储器、LCD模块、继电器阵列）之间的缓冲隔离，防止后级电路干扰主控。 - 可编程逻辑扩展：在CPLD/FPGA开发板或工业I/O模块中，作为I/O端口扩展的输出缓冲单元，利用其独立的4组（每组4位）输出使能（OE）控制，实现分组选通和时序管理。 - 工业控制与通信接口：适用于PLC模块、传感器集线器、RS-485/RS-232电平转换前级驱动等场景，提供噪声抑制和信号整形功能。 该器件采用TVSOP-48封装（DGVR），体积紧凑，适合高密度PCB设计；工作温度范围为–40°C 至 +85°C，满足工业级可靠性要求。需注意其无内置上拉/下拉，设计时应根据应用需求合理配置端接与使能逻辑。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC BUFF/DVR TRI-ST 16BIT 48TVSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

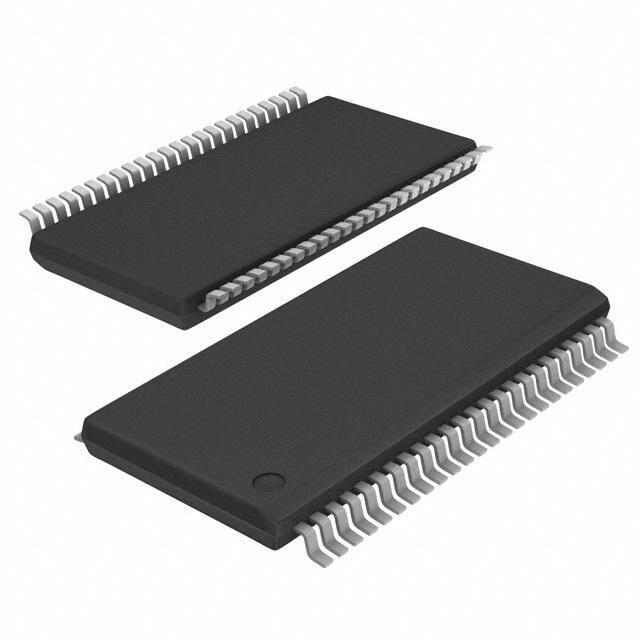

| 产品图片 |
|
| 产品型号 | SN74AHCT16244DGVR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74AHCT |
| 供应商器件封装 | 48-TVSOP |
| 元件数 | 4 |
| 其它名称 | 296-4685-1 |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 48-TFSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1 |
| 每元件位数 | 4 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 8mA，8mA |
| 逻辑类型 | 缓冲器/线路驱动器，非反相 |
