Datasheet下载- 型号： SN74AC534PWR
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74AC534PWR由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74AC534PWR价格参考。Texas InstrumentsSN74AC534PWR封装/规格：未分类， 暂无。您可以下载SN74AC534PWR参考资料、Datasheet数据手册功能说明书，资料中有SN74AC534PWR 详细功能的应用电路图电压和使用方法及教程。
SN74AC534PWR 是德州仪器（Texas Instruments）推出的8位正边沿触发D型触发器（带三态输出和反相输出），属于高速AC系列逻辑器件。其典型应用场景包括： - 数字系统数据锁存与同步：在FPGA、DSP或微控制器系统中，用于在时钟上升沿可靠捕获并暂存并行数据（如地址/数据总线隔离），确保跨时钟域或不同速度模块间的数据同步与稳定传输。 - 总线接口与驱动控制：凭借其3态输出（OE\低电平有效）和反相输出（Q\），可直接驱动共享数据总线，实现多设备挂接与方向控制，常用于工业控制板、通信模块的地址译码与总线收发缓冲。 - 信号整形与时序调理：利用其确定性建立/保持时间及低传播延迟（典型4.5ns），对噪声敏感或抖动较大的输入信号进行再定时（retiming），提升系统时序裕量与抗干扰能力。 - 测试与测量设备：在ATE（自动测试设备）或逻辑分析仪中，用作采样寄存器，配合高速时钟精确捕获被测数字信号状态。 该器件工作电压2–6V，支持宽温范围（–40°C 至 85°C），具备TSSOP-20封装，适用于空间受限的工业、通信及嵌入式应用。需注意其输出为反相（Q\），设计时应匹配逻辑极性需求。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC D-TYPE POS TRG SNGL 20TSSOP触发器 Tri-State Octal |
| 产品分类 | 逻辑 - 触发器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

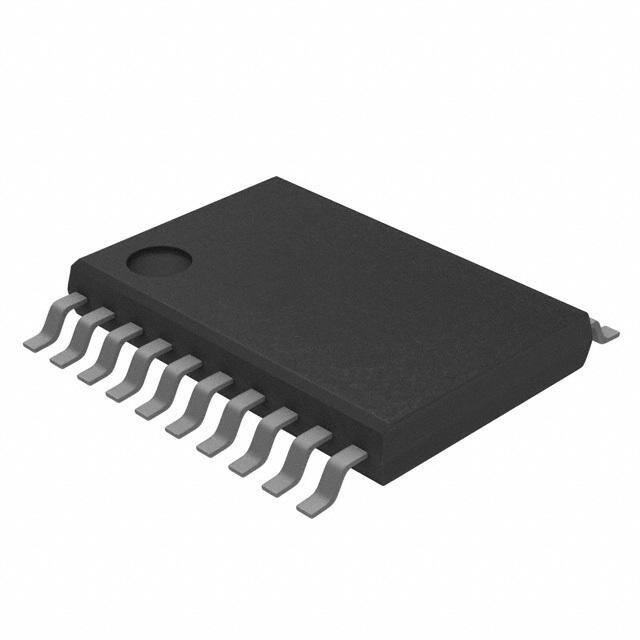

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,触发器,Texas Instruments SN74AC534PWR74AC |
| 数据手册 | |
| 产品型号 | SN74AC534PWR |
| 不同V、最大CL时的最大传播延迟 | 10.5ns @ 5V，50pF |
| 产品种类 | 触发器 |
| 传播延迟时间 | 14 ns |
| 低电平输出电流 | 24 mA |
| 元件数 | 1 |
| 其它名称 | 296-4332-6 |
| 功能 | 标准 |
| 包装 | Digi-Reel® |
| 单位重量 | 77 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 封装/箱体 | TSSOP-20 |
| 工作温度 | -40°C ~ 85°C （TA） |
| 工厂包装数量 | 2000 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 极性 | Inverting |
| 标准包装 | 1 |
| 每元件位数 | 8 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 4µA |
| 电源电压-最大 | 6 V |
| 电源电压-最小 | 2 V |
| 电路数量 | 8 |
| 类型 | D 型 |
| 系列 | SN74AC534 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输入类型 | CMOS |
| 输入线路数量 | 3 |
| 输出类型 | 三态， 反相 |
| 输出线路数量 | 1 |
| 逻辑类型 | D-Type Flip-Flop |
| 逻辑系列 | AC |
| 频率-时钟 | 150MHz |
| 高电平输出电流 | - 24 mA |
