Datasheet下载- 型号： SN10503PWPR
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN10503PWPR由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN10503PWPR价格参考。Texas InstrumentsSN10503PWPR封装/规格：未分类， 暂无。您可以下载SN10503PWPR参考资料、Datasheet数据手册功能说明书，资料中有SN10503PWPR 详细功能的应用电路图电压和使用方法及教程。
SN10503PWPR 是德州仪器（Texas Instruments）推出的高速、低功耗、轨到轨输入/输出的视频放大器，属于线性器件中的视频放大器类别。其典型应用场景包括： - 高清模拟视频信号驱动：适用于CVBS（复合视频）、S-Video、YPbPr（分量视频）等模拟视频信号的缓冲、增益调整与线路驱动，支持高达200MHz带宽，满足标清至720p/1080i视频带宽需求。 - 视频信号分配与重建：在视频监控系统、机顶盒、DVD/蓝光播放器、AV接收器中，用作视频DAC后置驱动器或视频开关后的重建滤波与驱动级，确保信号完整性并驱动长线缆或多个负载（如双路输出）。 - 便携式与低功耗设备：采用单电源供电（2.7V–12V），静态电流仅约4.5mA，适合电池供电的便携视频设备（如手持显示器、车载倒车影像模块）。 - 直流耦合视频链路：支持轨到轨输入/输出，便于实现直流耦合设计，避免交流耦合电容带来的低频失真和尺寸问题，提升系统稳定性与图像质量。 - 工业与医疗成像前端：用于内窥镜、超声设备等对噪声、失真和响应速度要求较高的模拟视频采集通路中，提供高SFDR（>70dBc）与低差分增益/相位误差（0.02%/0.05°），保障图像色彩与几何精度。 该器件采用TSSOP-16封装（PWPR），体积紧凑，适合空间受限的嵌入式视频系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| -3db带宽 | 170MHz |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC VIDEO AMP RR-OUT HS 14-HTSSOP |
| 产品分类 | 线性 - 放大器 - 视频放大器和频缓冲器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

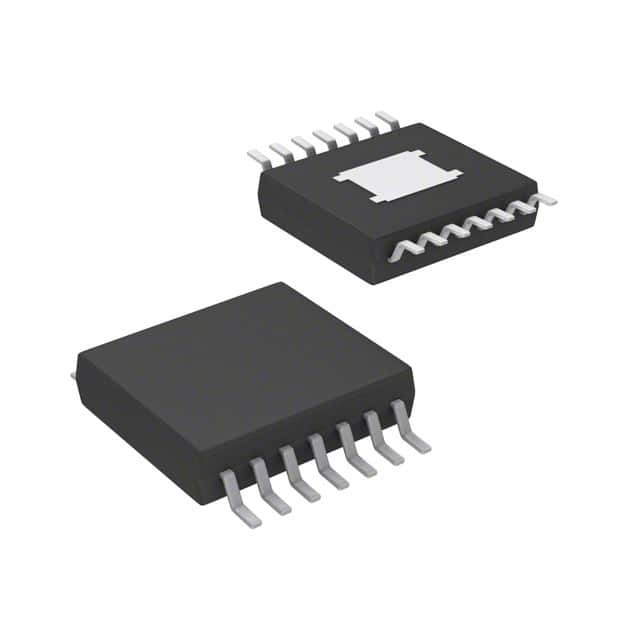

| 产品图片 |
|
| 产品型号 | SN10503PWPR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 14-HTSSOP |
| 包装 | 带卷 （TR） |
| 压摆率 | 900 V/µs |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 14-TSSOP （0.173"，4.40mm 宽）裸焊盘 |
| 应用 | 电压反馈 |
| 标准包装 | 2,000 |
| 电压-电源，单/双 (±) | 2.7 V ~ 16 V， ±1.35 V ~ 8 V |
| 电流-电源 | 14mA |
| 电流-输出/通道 | 100mA |
| 电路数 | 3 |
| 输出类型 | 满摆幅 |
