Datasheet下载- 型号： SMF6.0AT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SMF6.0AT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SMF6.0AT1价格参考。ON SemiconductorSMF6.0AT1封装/规格：未分类， 暂无。您可以下载SMF6.0AT1参考资料、Datasheet数据手册功能说明书，资料中有SMF6.0AT1 详细功能的应用电路图电压和使用方法及教程。
SMF6.0AT1 是安森美（ON Semiconductor）推出的表面贴装型TVS（瞬态电压抑制）二极管，属于单向TVS器件，击穿电压典型值为6.8V，钳位电压约11.5V（Ipp=1A），峰值脉冲功率为200W（10/1000μs波形）。其主要应用场景包括： - 低压直流电源端口保护：广泛用于5V供电系统（如USB接口、MCU电源输入、传感器模块、IoT设备）中，抵御ESD（静电放电，±30kV接触放电）、EFT（电快速瞬变脉冲群）及雷击感应浪涌等瞬态干扰。 - 通信与数据接口防护：适用于RS-232、RS-485、CAN总线、I²C、SPI等低速信号线的前端ESD防护，尤其适合对电容敏感（结电容仅≈350pF）且需保持信号完整性的场合。 - 便携式电子设备：在智能手机、平板电脑、可穿戴设备中，用于电池输入（VIN）、USB充电端口或按键/触摸电路的静电防护，符合IEC 61000-4-2 Level 4（±8kV接触/±15kV空气）标准。 - 工业控制与汽车电子：在车载信息娱乐系统（IVI）、车身控制模块（BCM）等12V系统中，常作为次级防护（配合保险丝或PTC使用），应对负载突降（Load Dump）以外的中小能量浪涌。 该器件采用SOD-123封装，尺寸小、响应快（<1ns），具备优良的重复性与可靠性，是成本敏感、空间受限应用中兼顾性能与集成度的优选TVS方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 6VWM 10.3VC SOD123FL |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

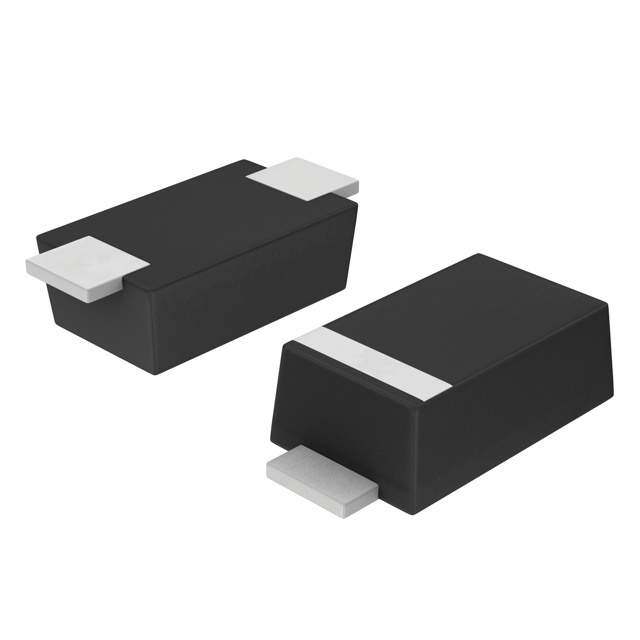

| 产品图片 |
|
| 产品型号 | SMF6.0AT1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | SOD-123FL |
| 功率-峰值脉冲 | 1000W （1kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOD-123F |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 3,000 |
| 电压-击穿（最小值） | 6.67V |
| 电压-反向关态（典型值） | 6V |
| 电压-箝位（最大值）@Ipp | 10.3V |
| 电流-峰值脉冲(10/1000µs) | 19.4A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
