Datasheet下载- 型号： SMF28AT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SMF28AT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SMF28AT1价格参考。ON SemiconductorSMF28AT1封装/规格：未分类， 暂无。您可以下载SMF28AT1参考资料、Datasheet数据手册功能说明书，资料中有SMF28AT1 详细功能的应用电路图电压和使用方法及教程。

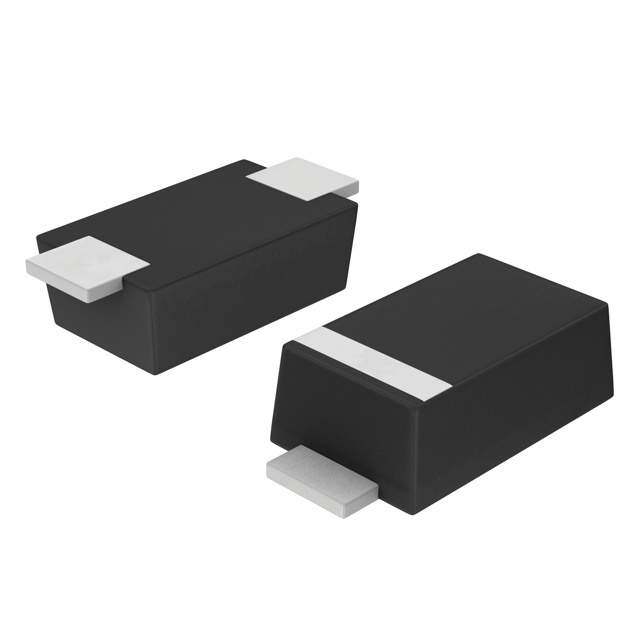

SMF28AT1 是安森美（ON Semiconductor）推出的表面贴装型TVS（瞬态电压抑制）二极管，属于单向TVS器件，击穿电压典型值为28V，峰值脉冲功率为200W（10/1000μs波形），适用于低电容、高可靠性瞬态过压保护场景。 其典型应用场景包括： - 通信接口保护：如RS-232、RS-485、CAN总线等工业通信端口，防止静电放电（ESD）、雷击感应浪涌或开关噪声引起的瞬态过压损坏后级收发器。 - 电源输入端防护：用于DC-DC转换器输入、电池供电设备（如便携式仪表、IoT终端）的24V/28V电源轨，抑制电源线上的浪涌和反向电压。 - 汽车电子辅助系统：符合AEC-Q101标准（注：SMF28AT1为工业级，非车规；若需车规应选SMF28A-Q系列），但常被用于车载后装设备（如行车记录仪、OBD模块）中对24V系统进行ESD和EFT防护。 - 传感器与微控制器I/O口保护：在压力、温度等模拟传感器信号链前端，或MCU GPIO引脚处，提供±30kV接触放电（IEC 61000-4-2 Level 4）等级的静电防护。 该器件采用SOD-123封装，体积小、响应快（<1ns），钳位电压低（约45.7V @ IPP=5.1A），可有效将瞬态能量泄放到地，保障后端敏感IC安全。选用时需注意其单向特性（仅限正向工作，阴极接被保护线路），不适用于交流或双向信号线，且需配合合理PCB布局（短而宽的地路径）以发挥最佳保护效果。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 28VWM 45.4VC SOD123FL |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SMF28AT1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | SOD-123FL |
| 其它名称 | SMF28AT1OS |
| 功率-峰值脉冲 | 1000W （1kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOD-123F |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 3,000 |
| 电压-击穿（最小值） | 31.1V |
| 电压-反向关态（典型值） | 28V |
| 电压-箝位（最大值）@Ipp | 45.4V |
| 电流-峰值脉冲(10/1000µs) | 4.4A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
