Datasheet下载- 型号： SMF14AT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SMF14AT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SMF14AT1价格参考。ON SemiconductorSMF14AT1封装/规格：未分类， 暂无。您可以下载SMF14AT1参考资料、Datasheet数据手册功能说明书，资料中有SMF14AT1 详细功能的应用电路图电压和使用方法及教程。
SMF14AT1 是安森美（ON Semiconductor）推出的单向TVS（瞬态电压抑制）二极管，属于SMF系列（Surface Mount Flat Lead），额定反向关断电压（Vrwm）为14 V，击穿电压（Vbr）典型值约15.6 V，峰值脉冲功率（PPPM）为200 W（10/1000 μs波形）。 其主要应用场景包括： - 汽车电子系统保护：如车载信息娱乐系统、CAN/LIN总线接口、传感器模块等，抵御ISO 7637-2标准规定的抛负载（load dump）及开关瞬态干扰； - 工业控制接口防护：用于PLC数字I/O端口、RS-232/RS-485通信线路，抑制ESD（±30 kV接触放电）、EFT（电快速瞬变脉冲群）及雷击感应浪涌； - 消费类电源输入端保护：如机顶盒、安防摄像头、智能家电的12–15 V直流供电入口，防止因电源波动或热插拔引起的过压损伤后级LDO或MCU； - 便携设备内部电路防护：在空间受限场合替代SOD-123封装TVS，为微控制器GPIO、复位引脚、ADC输入等敏感节点提供低钳位电压（Vc ≈ 23.2 V @ Ipp=9.1 A）的瞬态抑制。 该器件具备低漏电流（<1 μA @ Vrwm）、快速响应（<1 ps）、AEC-Q200认证（适用于车规级应用），且符合RoHS与无卤要求，适用于高可靠性、小尺寸、宽温（–65°C 至 +150°C）运行环境。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 14VWM 23.2VC SOD123FL |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

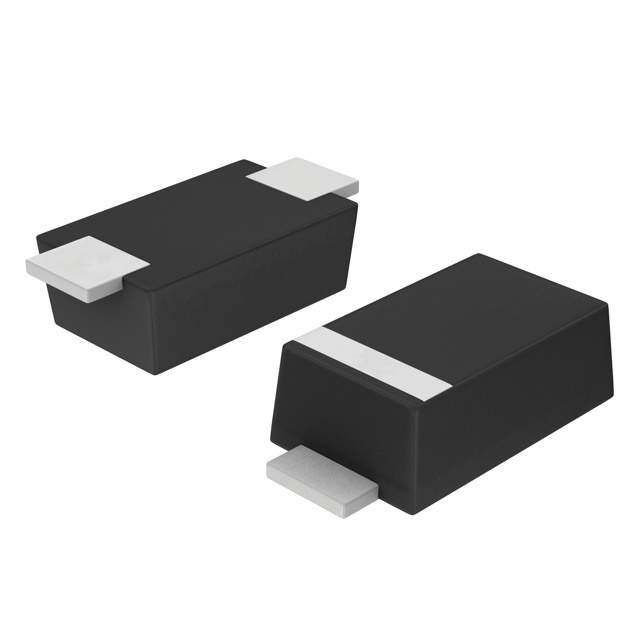

| 产品图片 |
|
| 产品型号 | SMF14AT1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | SOD-123FL |
| 其它名称 | SMF14AT1OS |
| 功率-峰值脉冲 | 1000W （1kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOD-123F |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 3,000 |
| 电压-击穿（最小值） | 15.6V |
| 电压-反向关态（典型值） | 14V |
| 电压-箝位（最大值）@Ipp | 23.2V |
| 电流-峰值脉冲(10/1000µs) | 8.6A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
