Datasheet下载- 型号： SMF12AT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SMF12AT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SMF12AT1价格参考。ON SemiconductorSMF12AT1封装/规格：未分类， 暂无。您可以下载SMF12AT1参考资料、Datasheet数据手册功能说明书，资料中有SMF12AT1 详细功能的应用电路图电压和使用方法及教程。
SMF12AT1 是安森美（ON Semiconductor）推出的单向TVS（瞬态电压抑制）二极管，属于SMF系列（Small Outline Flat Lead），专为低电容、高可靠性瞬态保护设计。其击穿电压典型值为13.3 V，钳位电压（Ipp=1A时）约20.1 V，峰值脉冲功率为200 W（10/1000 μs波形），响应时间小于1 ns。 主要应用场景包括： - 通信接口保护：如RS-232、RS-485、CAN总线等工业接口，防止静电放电（ESD，±15 kV接触放电）及雷击感应浪涌； - 电源输入端防护：用于12 V供电系统（如汽车电子、安防设备、POS终端）的前端，吸收开关噪声、负载突降（Load Dump）或反向电池连接引起的瞬态过压； - 消费类电子接口：USB、HDMI、按键/指示灯电路等易受人体静电干扰的信号线，提供IEC 61000-4-2 Level 4（±8 kV接触/±15 kV空气）ESD防护； - 工业控制与传感器模块：保护微控制器GPIO、ADC输入、温度/压力传感器信号线免受电磁干扰（EMI）和感性负载关断产生的反电动势冲击。 其SOD-123封装尺寸小（3.7 mm × 2.1 mm）、低漏电流（<1 μA @ 9.6 V）、无铅且符合AEC-Q101车规级可靠性标准（部分批次），适用于空间受限且需高稳定性的车载与工业环境。需注意：该器件为单向结构，仅适用于直流偏置明确（正向工作）的线路，不可用于交流或双向信号场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 12VWM 19.9VC SOD123FL |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

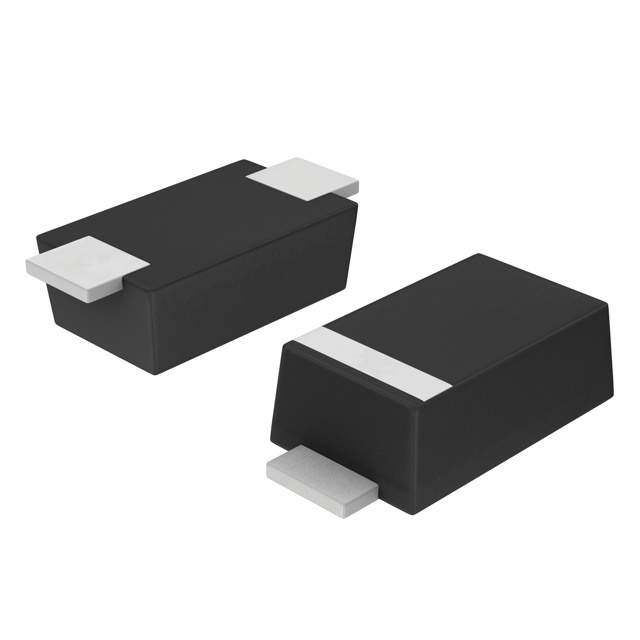

| 产品图片 |
|
| 产品型号 | SMF12AT1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | SOD-123FL |
| 其它名称 | SMF12AT1OS |
| 功率-峰值脉冲 | 1000W （1kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOD-123F |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 3,000 |
| 电压-击穿（最小值） | 13.3V |
| 电压-反向关态（典型值） | 12V |
| 电压-箝位（最大值）@Ipp | 19.9V |
| 电流-峰值脉冲(10/1000µs) | 10.1A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
