Datasheet下载- 型号： SMF11AT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SMF11AT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SMF11AT1价格参考。ON SemiconductorSMF11AT1封装/规格：未分类， 暂无。您可以下载SMF11AT1参考资料、Datasheet数据手册功能说明书，资料中有SMF11AT1 详细功能的应用电路图电压和使用方法及教程。
SMF11AT1 是安森美（ON Semiconductor）推出的表面贴装型瞬态电压抑制二极管（TVS Diode），属于单向TVS，击穿电压典型值为12.2 V，钳位电压约19.9 V（Ipp = 1 A），峰值脉冲功率为200 W（10/1000 μs波形）。其主要应用场景包括： - 低压直流电源线保护：常用于5 V–12 V供电系统（如USB接口、DC-DC模块输入端），防止静电放电（ESD）、感应浪涌或开关噪声引起的过压损坏后级IC（如MCU、PMIC、传感器等）。 - 通信接口防护：适用于RS-232、RS-485、CAN总线、I²C、UART等低速信号线的ESD与EFT（电快速瞬变）防护，尤其适合空间受限的便携设备。 - 消费电子与工业控制：广泛应用于智能电表、POS终端、安防摄像头、工业HMI等人机交互设备中，对按键、LED指示灯、传感器输入等易受人体静电影响的节点提供IEC 61000-4-2 Level 4（±15 kV空气放电）等级保护。 - 汽车电子辅助应用：虽非AEC-Q200认证型号，但在非安全关键的车载附件（如OBD-II诊断接口、车载充电器、LED照明控制）中可作低成本瞬态抑制方案（需结合系统级认证评估）。 该器件采用SOD-123封装，体积小、响应快（<1 ns），具备低漏电流（<1 μA @ VRWM=11 V）和高可靠性，适配自动化贴片生产。选型时需注意其额定反向关断电压VRWM为11 V，须确保正常工作电压留有足够裕量（一般≥20%），避免误导通。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 11VWM 18.2VC SOD123FL |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

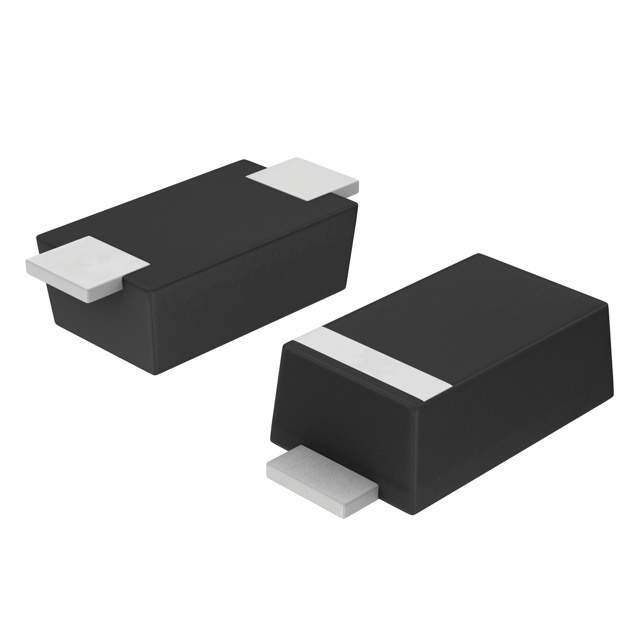

| 产品图片 |
|
| 产品型号 | SMF11AT1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | SOD-123FL |
| 其它名称 | SMF11AT1OS |
| 功率-峰值脉冲 | 1000W （1kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOD-123F |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 3,000 |
| 电压-击穿（最小值） | 12.2V |
| 电压-反向关态（典型值） | 11V |
| 电压-箝位（最大值）@Ipp | 18.2V |
| 电流-峰值脉冲(10/1000µs) | 11A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
