Datasheet下载- 型号： SK8603140L
- 制造商： Panasonic Corporation
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SK8603140L由Panasonic Corporation设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SK8603140L价格参考。Panasonic CorporationSK8603140L封装/规格：未分类， 暂无。您可以下载SK8603140L参考资料、Datasheet数据手册功能说明书，资料中有SK8603140L 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | MOSFET N-CH 30V 25A 8HSOMOSFET 30V N-ch Power MOSFET 6.15x5.1mm |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 46 A |
| Id-连续漏极电流 | 46 A |
| 品牌 | Panasonic Electronic Components - Semiconductor ProductsPanasonic |
| 产品手册 | |

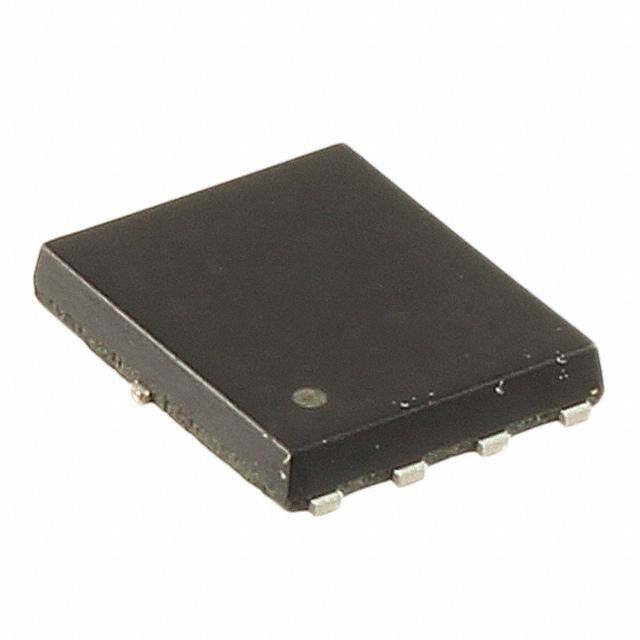

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,Panasonic SK8603140L- |
| 数据手册 | |
| 产品型号 | SK8603140LSK8603140L |
| Pd-PowerDissipation | 2.5 W |
| Pd-功率耗散 | 2.5 W |
| Qg-GateCharge | 37 nC |
| Qg-栅极电荷 | 37 nC |
| RdsOn-Drain-SourceResistance | 1.8 mOhms |
| RdsOn-漏源导通电阻 | 1.8 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 30 V |
| Vds-漏源极击穿电压 | 30 V |
| Vgsth-Gate-SourceThresholdVoltage | 1.3 V to 3 V |
| Vgsth-栅源极阈值电压 | 1.3 V to 3 V |
| 上升时间 | 14 ns |
| 下降时间 | 11 ns |
| 不同Id时的Vgs(th)（最大值） | 3V @ 5.85mA |
| 不同Vds时的输入电容(Ciss) | 6860pF @ 10V |
| 不同Vgs时的栅极电荷(Qg) | 37nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 2.2 毫欧 @ 23A，10V |
| 产品种类 | MOSFET |
| 供应商器件封装 | 8-HSO |
| 其它名称 | P16267CT |
| 典型关闭延迟时间 | 75 ns |
| 功率-最大值 | 2.5W |
| 包装 | 剪切带 （CT） |
| 商标 | Panasonic |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 8-SMD，扁平引线 |
| 封装/箱体 | HSO-8 |
| 工厂包装数量 | 3000 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 漏源极电压(Vdss) | 30V |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/panasonic-sk8-sc8-series/3821 |
| 电流-连续漏极(Id)（25°C时） | 25A （Ta）， 103A （Tc） |
| 系列 | SK8 |
| 配置 | Single |
