Datasheet下载- 型号： SCX114-1R2
- 制造商： SIGNAL TRANSFORMER
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SCX114-1R2由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SCX114-1R2价格参考。SIGNAL TRANSFORMERSCX114-1R2封装/规格：未分类， 暂无。您可以下载SCX114-1R2参考资料、Datasheet数据手册功能说明书，资料中有SCX114-1R2 详细功能的应用电路图电压和使用方法及教程。
Signal Transformer品牌的SCX114-1R2是一款表面贴装（SMT）型共模扼流圈阵列（CMC Array），属于信号级EMI抑制器件，非广义“信号转换器”。其核心功能是滤除高速数字/通信线路中的共模噪声，而非进行电平、协议或格式转换。 典型应用场景包括： - USB 2.0/3.0接口保护：集成于主板或扩展卡的USB数据线（D+/D−）路径中，抑制辐射干扰，满足FCC/CE电磁兼容要求； - HDMI/DisplayPort差分链路：置于连接器附近，抑制共模噪声引发的辐射发射及接收灵敏度下降； - 以太网PHY端口（10/100/1000BASE-T）：配合网络变压器使用，增强共模噪声抑制能力，提升抗扰度与信噪比； - 工业控制总线（如RS-485、CAN FD）：在收发器前端抑制共模瞬态干扰（如ESD、EFT），提高系统可靠性； - 便携式设备（平板、笔记本）的高速板载互连：节省PCB空间（单封装含2路独立扼流圈），适用于紧凑布局。 该器件额定电流1.2A，直流电阻低（典型值0.06Ω），插入损耗小，兼顾信号完整性与EMI抑制。需注意：它不改变信号逻辑电平、速率或协议，不可用于电压转换、隔离或数模转换等场景。实际应用中须配合合理PCB布局（对称走线、就近接地）以发挥最佳共模抑制效果（典型CMRR >30dB @100MHz）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 7 毫欧最大 |

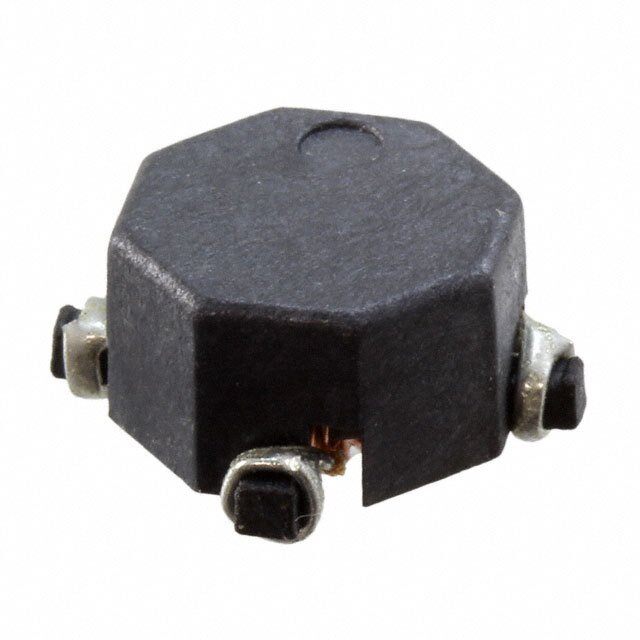

| 描述 | INDUCT ARRAY 2 COIL 1.2UH SMD |
| 产品分类 | 阵列，信号变压器 |
| 品牌 | Signal Transformer |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SCX114-1R2 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SCX114 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30376 |
| 其它名称 | 595-1609-1 |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.461" 长 x 0.461" 宽（11.70mm x 11.70mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 标准包装 | 1 |
| 电感-串联连接 | 4.28µH |
| 电感-并联连接 | 1.2µH |
| 电流 | 4.5A |
| 线圈数 | 2 |
| 高度 | 0.217"（5.50mm） |
