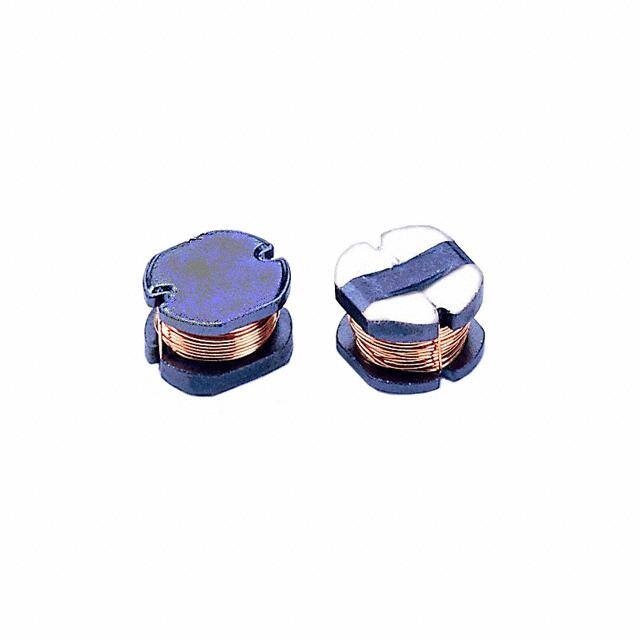

图片仅供参考
详细数据请看参考数据手册
- 型号： SC43-6R8
- 制造商： SIGNAL TRANSFORMER
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SC43-6R8由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SC43-6R8价格参考。SIGNAL TRANSFORMERSC43-6R8封装/规格：未分类， 暂无。您可以下载SC43-6R8参考资料、Datasheet数据手册功能说明书，资料中有SC43-6R8 详细功能的应用电路图电压和使用方法及教程。
Signal Transformer品牌的SC43-6R8是一款固定电感器（绕线型，屏蔽式），电感值为6.8 µH，额定电流典型值约2.5 A，直流电阻低，具有良好的直流偏置特性和EMI抑制能力。其主要应用场景包括： 1. DC-DC电源转换器：常用于降压（Buck）或升降压（Buck-Boost）拓扑中作为储能与滤波电感，配合控制器和MOSFET，实现高效稳压输出（如为FPGA、ASIC、微处理器等供电）； 2. 工业与通信电源模块：适用于板载POL（Point-of-Load）电源，满足48V转12V/5V/3.3V等多级转换需求，具备抗干扰和热稳定性优势； 3. 汽车电子系统（符合AEC-Q200兼容设计）：用于车载信息娱乐、ADAS摄像头供电模块等对可靠性要求较高的非安全关键类电源； 4. LED驱动电源：在恒流驱动电路中用作续流/滤波电感，提升效率并降低输出纹波； 5. EMI滤波网络：与电容组成π型或LC滤波器，抑制开关噪声传导发射，帮助满足CISPR 22/32等电磁兼容标准。 该器件采用SMD封装（典型尺寸约12.7×12.7×8.2 mm），适合自动化贴装，适用于高密度PCB布局。注意：实际应用需结合温升、饱和电流及工作频率（推荐<1 MHz）进行选型验证。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 117 毫欧最大 |
| 描述 | INDUCTOR SMD 6.8UH 1.41A 7.96MHZ |
| 产品分类 | 固定值电感器 |
| 品牌 | Signal Transformer |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SC43-6R8 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SC43 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25816 |
| 供应商器件封装 | - |
| 其它名称 | 595-1358-2 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.189" 长 x 0.169" 宽 （4.80mm x 4.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1,500 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/signal-transformer-smd-power-inductors/1232 |
| 电感 | 6.8µH |
| 电流-饱和值 | 1.41A |
| 类型 | 绕线 |
| 频率-测试 | 7.96MHz |
| 频率-自谐振 | - |
| 额定电流 | 1.58A |
| 高度-安装（最大值） | 0.138"（3.50mm） |
