Datasheet下载- 型号： SB10-05A3
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SB10-05A3由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SB10-05A3价格参考。ON SemiconductorSB10-05A3封装/规格：未分类， 暂无。您可以下载SB10-05A3参考资料、Datasheet数据手册功能说明书，资料中有SB10-05A3 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 SB10-05A3 是一款肖特基势垒整流二极管（Schottky Barrier Rectifier），额定参数为：10A 正向电流、50V 反向重复峰值电压（VRRM）、低正向压降（典型值约 0.55V @ 10A）、快速开关特性（无反向恢复电荷）。 其主要应用场景包括： 1. 开关电源（SMPS）次级整流：广泛用于 AC-DC 适配器、PC 电源、LED 驱动电源等，利用其低压降和高效率优势，减少热损耗，提升能效（尤其符合 Energy Star、DoE VI 等能效标准）； 2. DC-DC 转换器：在同步或非同步降压（Buck）电路中作续流/整流二极管，适用于通信设备、工业控制板、FPGA 供电模块等对效率与温升敏感的场合； 3. 电池供电系统：如便携式仪器、电动工具充电电路，得益于低 VF 和快速响应，可降低功耗并改善热管理； 4. 反极性保护与 OR-ing 应用：在双电源冗余设计或输入防接反电路中，作为低损耗单向导通器件。 需注意：SB10-05A3 为 TO-220AC 封装（单引线隔离型），具备良好散热能力，但实际应用中仍需配合合理 PCB 铜箔面积或散热片以保障长期可靠性。不适用于高压（>50V）或高反向漏电流敏感场景（如精密采样电路）。 综上，该器件核心价值在于高效率、低发热的中功率整流，典型用于 5–24V 输出、10A 级别 DC 整流需求的现代电源系统。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE SCHOTTKY 50V 1A DO41肖特基二极管与整流器 SCHOTTKY DIODE 1A 50V |
| 产品分类 | 单二极管/整流器分离式半导体 |
| 品牌 | ON Semiconductor |
| 产品手册 | |

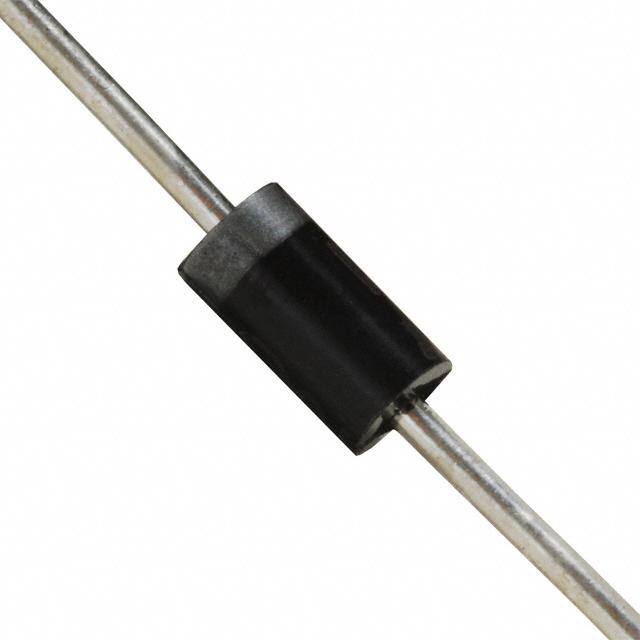

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,肖特基二极管与整流器,ON Semiconductor SB10-05A3- |
| 数据手册 | |
| 产品型号 | SB10-05A3 |
| PCN过时产品 | |
| 不同If时的电压-正向(Vf) | 580mV @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 1mA @ 50V |
| 二极管类型 | 肖特基 |
| 产品 | Schottky Rectifiers |
| 产品种类 | 肖特基二极管与整流器 |
| 供应商器件封装 | DO-41 |
| 包装 | 散装 |
| 反向恢复时间(trr) | 30ns |
| 商标 | ON Semiconductor |
| 安装类型 | 通孔 |
| 安装风格 | Axial |
| 封装 | Bulk |
| 封装/外壳 | DO-204AL，DO-41，轴向 |
| 工作温度-结 | 125°C （最大） |
| 工厂包装数量 | 500 |
| 技术 | Silicon |
| 最大反向漏泄电流 | 1 mA |
| 最大浪涌电流 | 25 A |
| 标准包装 | 500 |
| 正向电压下降 | 0.58 V |
| 正向连续电流 | 1 A |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 1A |
| 系列 | SB10-05A3 |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
