Datasheet下载- 型号： SB10-05A2
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SB10-05A2由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SB10-05A2价格参考。ON SemiconductorSB10-05A2封装/规格：未分类， 暂无。您可以下载SB10-05A2参考资料、Datasheet数据手册功能说明书，资料中有SB10-05A2 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 SB10-05A2 是一款肖特基势垒整流二极管（Schottky Barrier Rectifier），额定参数为：10A 正向电流（IF(AV)）、50V 反向重复峰值电压（VRRM）、典型正向压降低至约 0.55V（在 10A、25°C 下），具有低功耗、高效率和快速开关特性。 其典型应用场景包括： ✅ 开关电源（SMPS）次级整流：广泛用于 AC-DC 适配器、PC 电源、LED 驱动电源等，利用其低压降优势提升转换效率、减少发热。 ✅ DC-DC 转换器（如同步/非同步降压拓扑）：作为续流二极管或输出整流管，适用于中等功率（≤60W）场景，兼顾成本与性能。 ✅ 电池供电设备的反向极性保护与电源路径管理：低 VF 特性可减小压损，延长电池续航（如便携式工业仪表、POS 终端）。 ✅ 高频整流场合：因无少子存储效应，反向恢复时间近乎为零（trr < 10ns），适合 100kHz–1MHz 开关频率应用，避免传统快恢复二极管的开关损耗与噪声问题。 注意：该器件为单管 TO-220AC 封装（无散热片），实际使用需配合合理散热设计（如加装散热器），确保结温 ≤150°C；不适用于高反压（>50V）或需高浪涌耐受（如雷击防护）的前端整流场景。 综上，SB10-05A2 主要面向中等电流、中低电压、高效率要求的现代电源整流需求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 50V 1A DO41 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

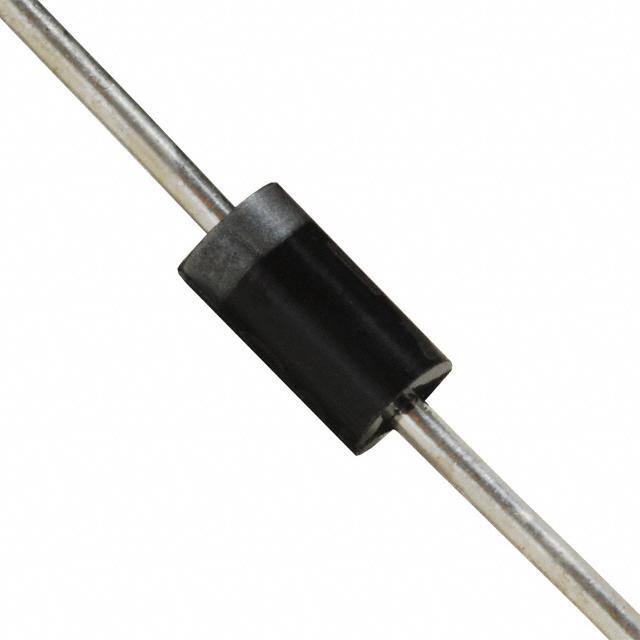

| 产品图片 | |
| 产品型号 | SB10-05A2 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 580mV @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 1mA @ 50V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | DO-41 |
| 包装 | 散装 |
| 反向恢复时间(trr) | 30ns |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-204AL，DO-41，轴向 |
| 工作温度-结 | 125°C （最大） |
| 标准包装 | 500 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
